Иллюстрированный гид по производству винила с гравировкой

Гравированные пластинки — одни из самых желанных для коллекционеров, а также визуально привлекательных. Они ценятся более, чем цветной винил. В последнее время наибольшее распространение получила лазерная гравировка как процесс более простой в техническом и менее затратный в плане времени и ресурсов.

Тем не менее, у винтажной химической гравировки есть неподдельный шарм — это многоэтапная и требовательная процедура сродни мастерству проявки и печати фотографий. Гравировальный элемент наносится на металлический диск с помощью специальных коррозионных химических реакций, затем его впечатывают в винил, который получается односторонним.

Яркий пример современных тенденций в лазерной гравировке: делюксовое издание саундтрека к Star Wars: The Force Awakens с голографическими элементами

По сложившейся традиции, химическая гравировка обычно наносится на обратную, не покрытую звуковыми дорожками сторону. Лондонское ателье The Vinyl Factory — одно из считанных мест, где для выпуска специально оформленного винила по-прежнему используют эту технологию.

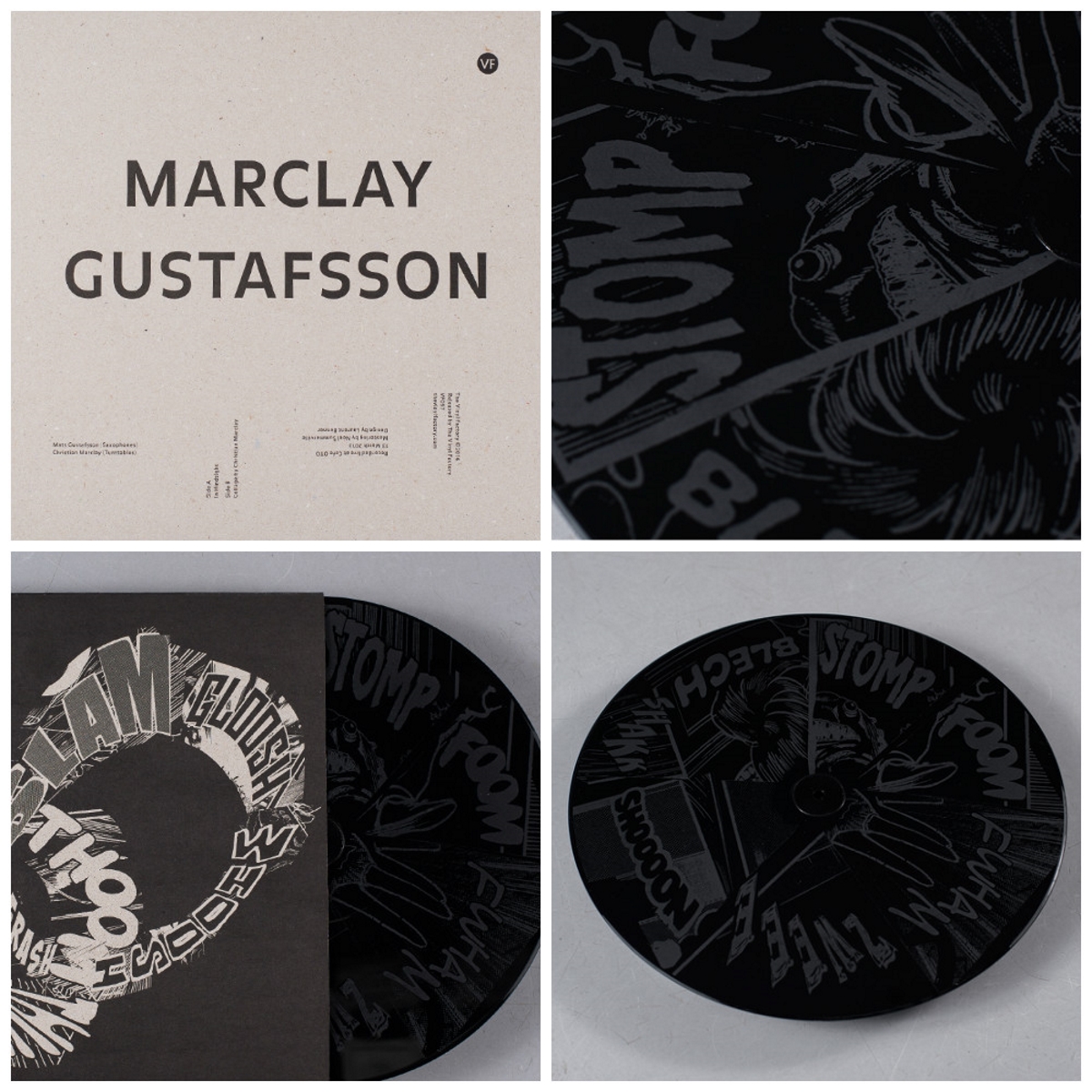

Свежий релиз из каталога The Vinyl Factory с применением химической гравировки

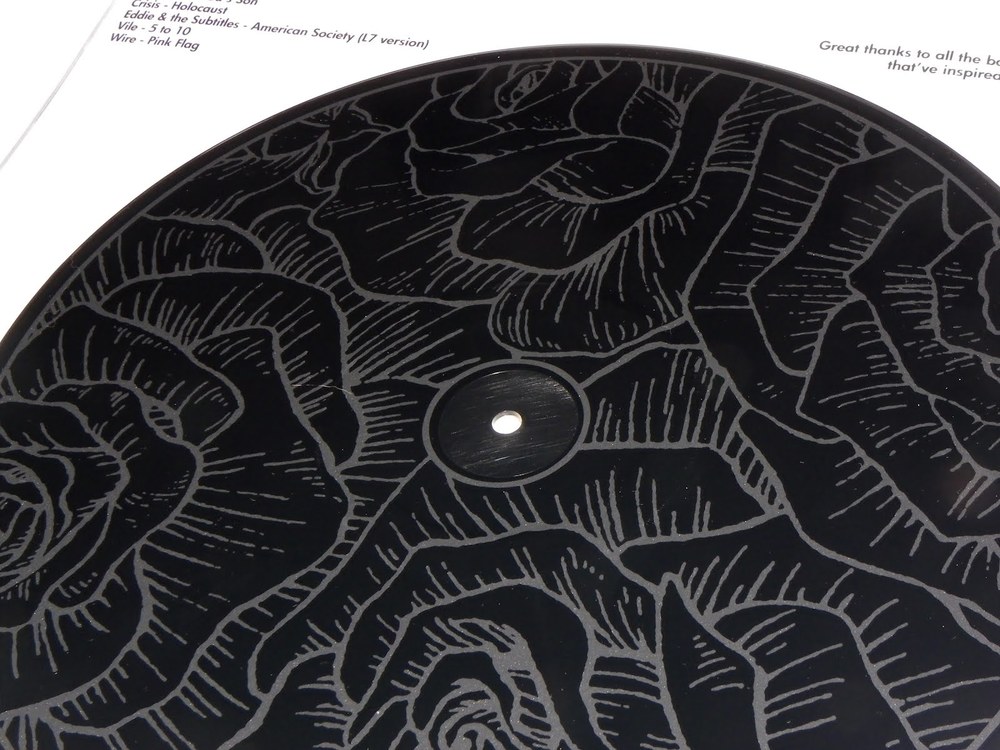

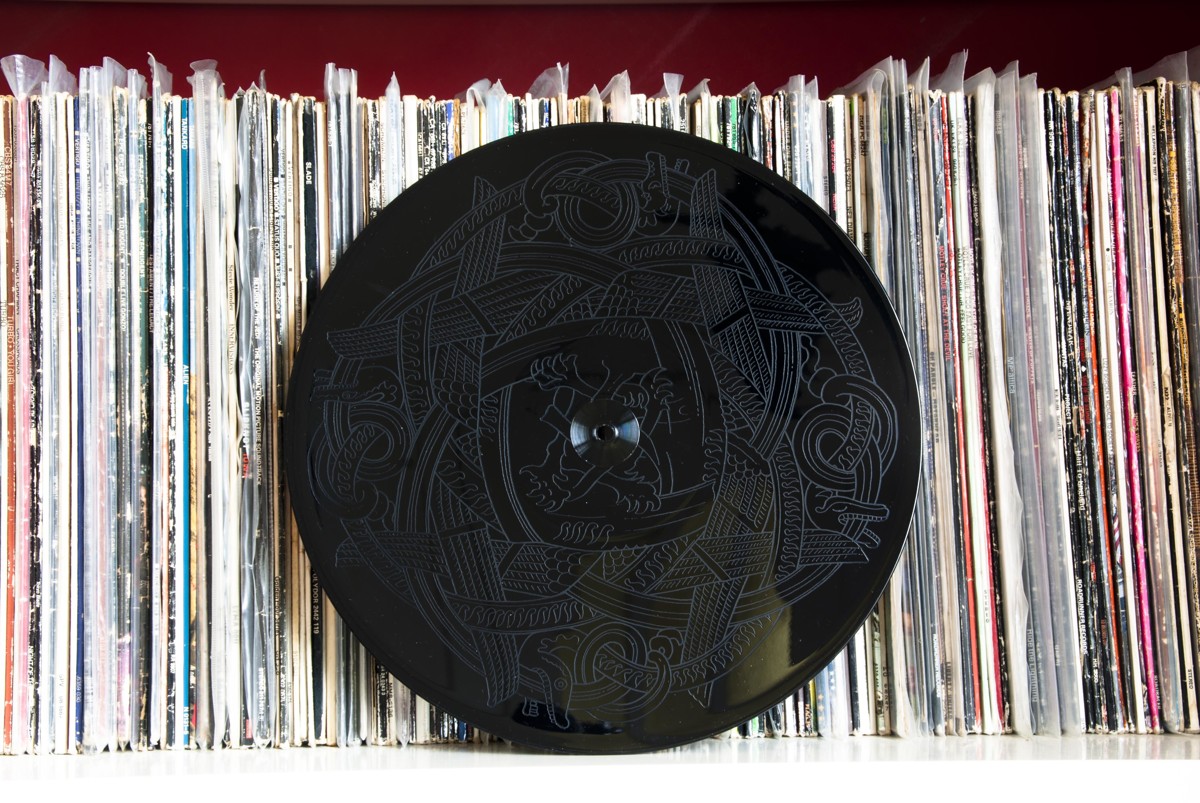

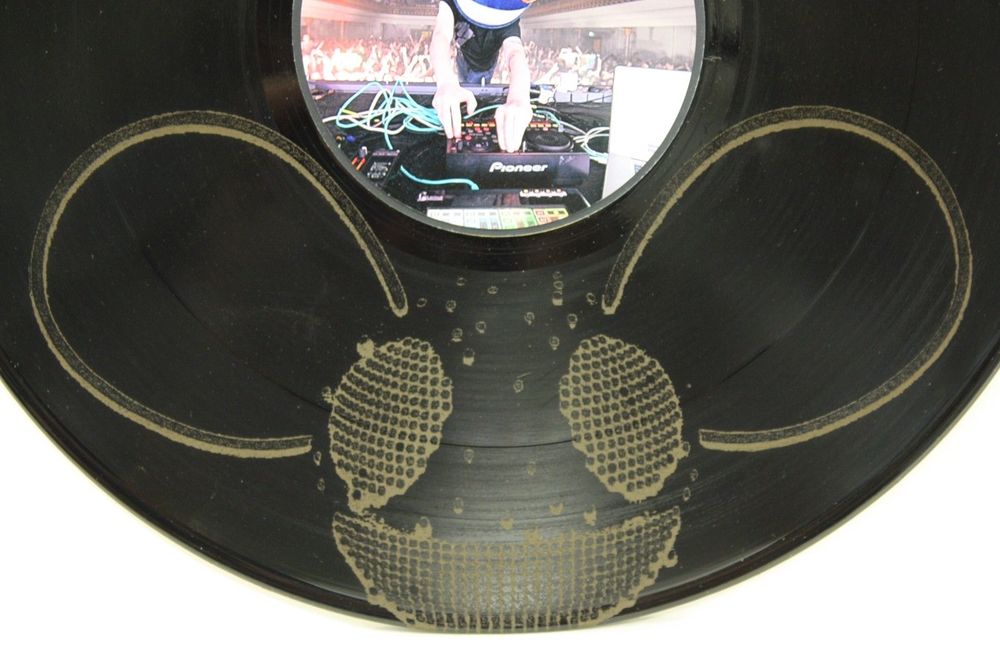

Еще пара примеров, как могут выглядеть гравированные пластинки

Фотограф Майкл Уилкин отправился на экскурсию в цех, а инженер Лейтон Харрис продемонстрировал, как химгравировка создается. Мы представляем адаптированную версию материала.

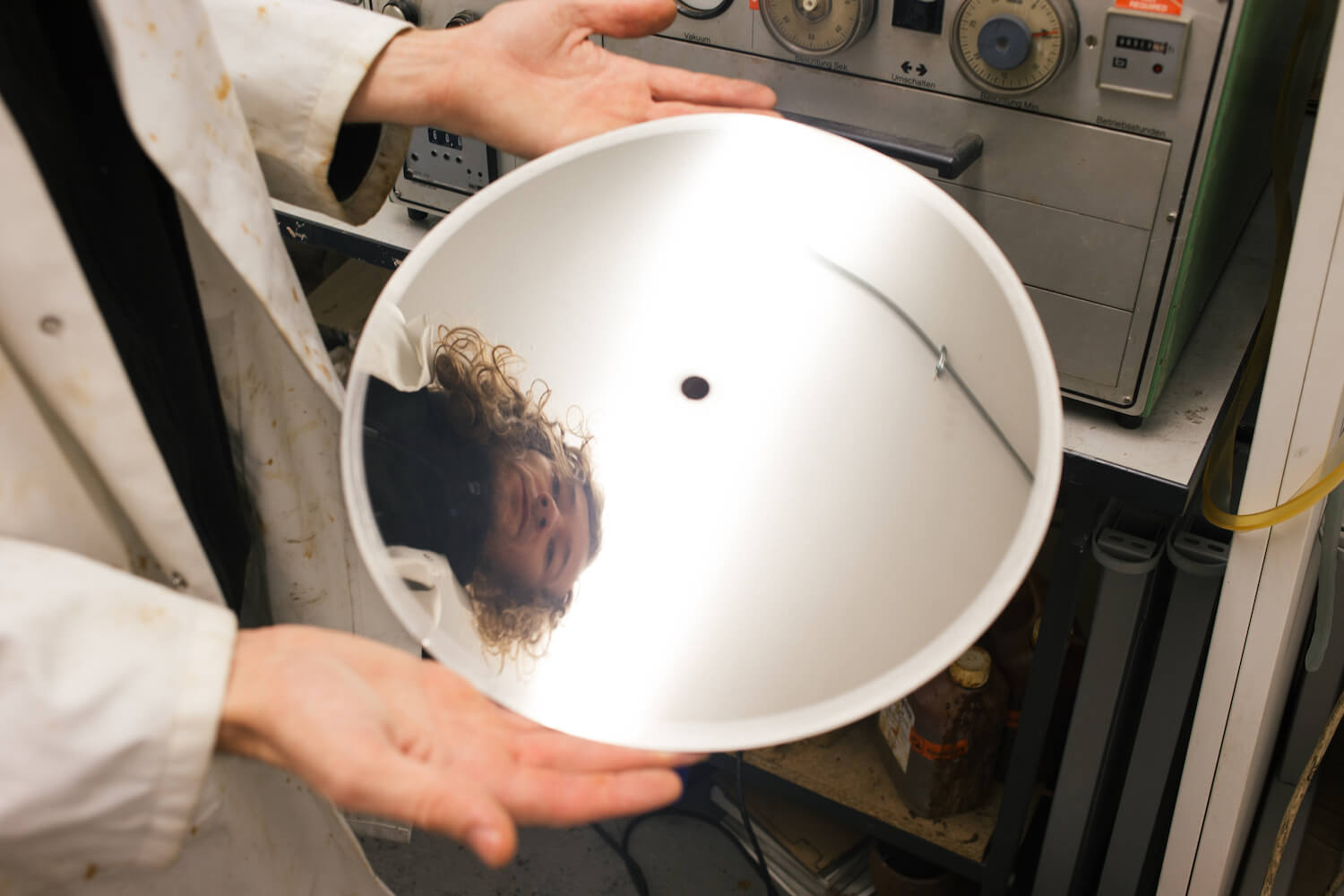

Начинается все с зеркального задника (mirrorback) — плоской никелированной пластинки без дорожек. Ее осматривают на наличие отпечатков, следов, грязи или брака — все это может нарушить химическую обработку. Требования строгие: задник должен быть в идеальном состоянии

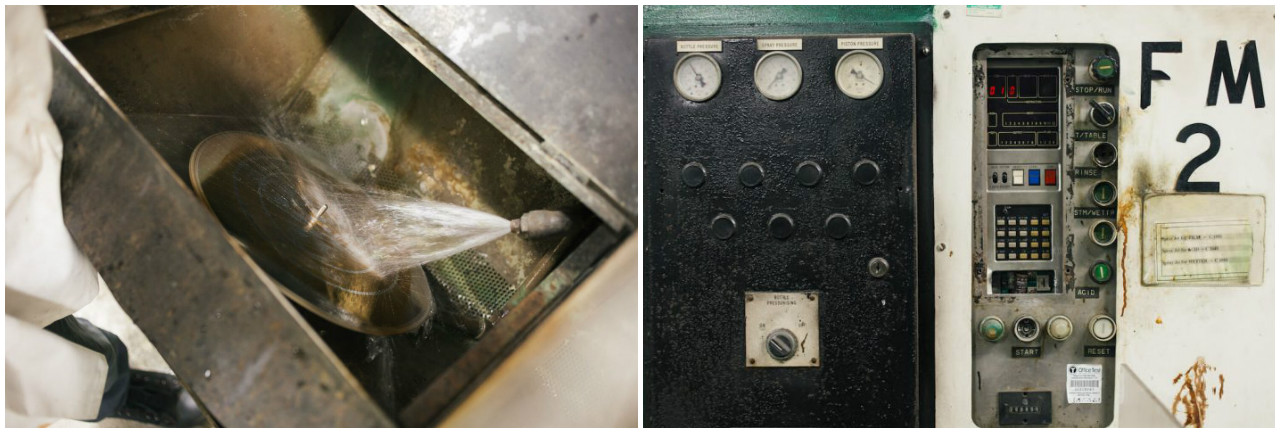

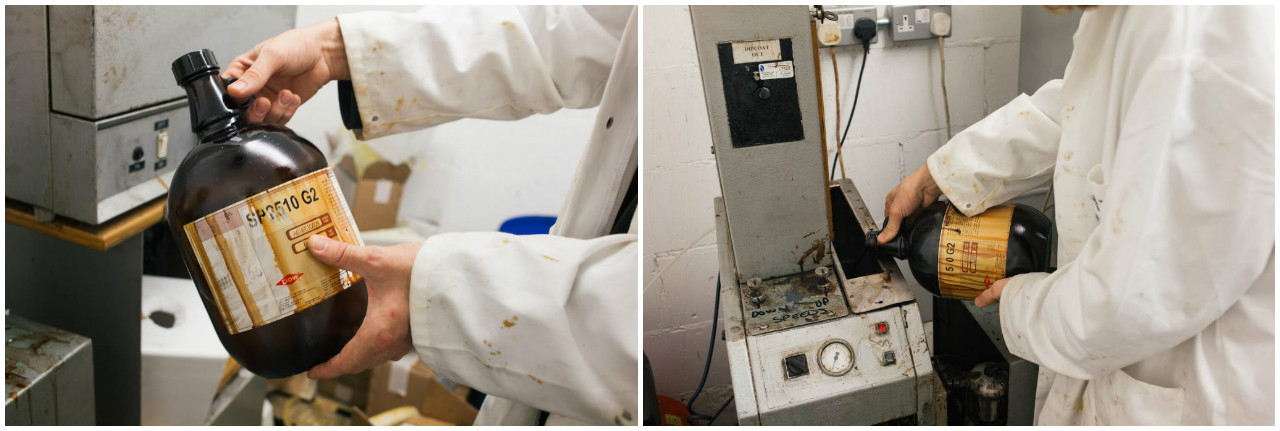

Струйную моечную машину заправляют чувствительной к ультрафиолетовому свету защитной жидкостью. Обмывка занимает 10–15 минут и позволяет как избавиться от нежелательного загрязнения, так и рассеять любые пузыри на поверхности зеркального материала

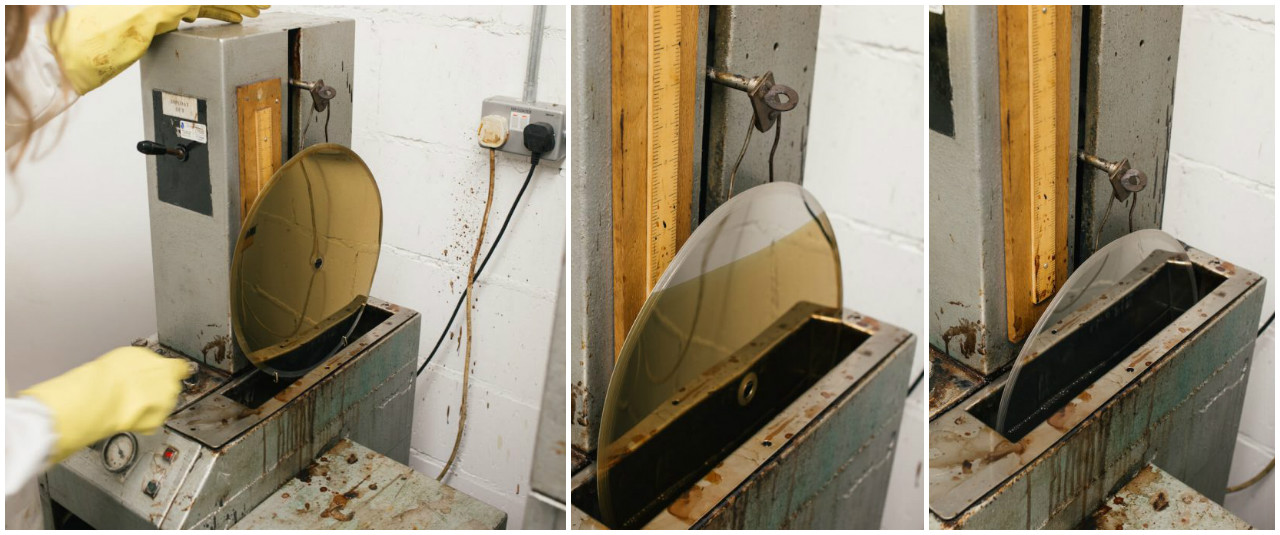

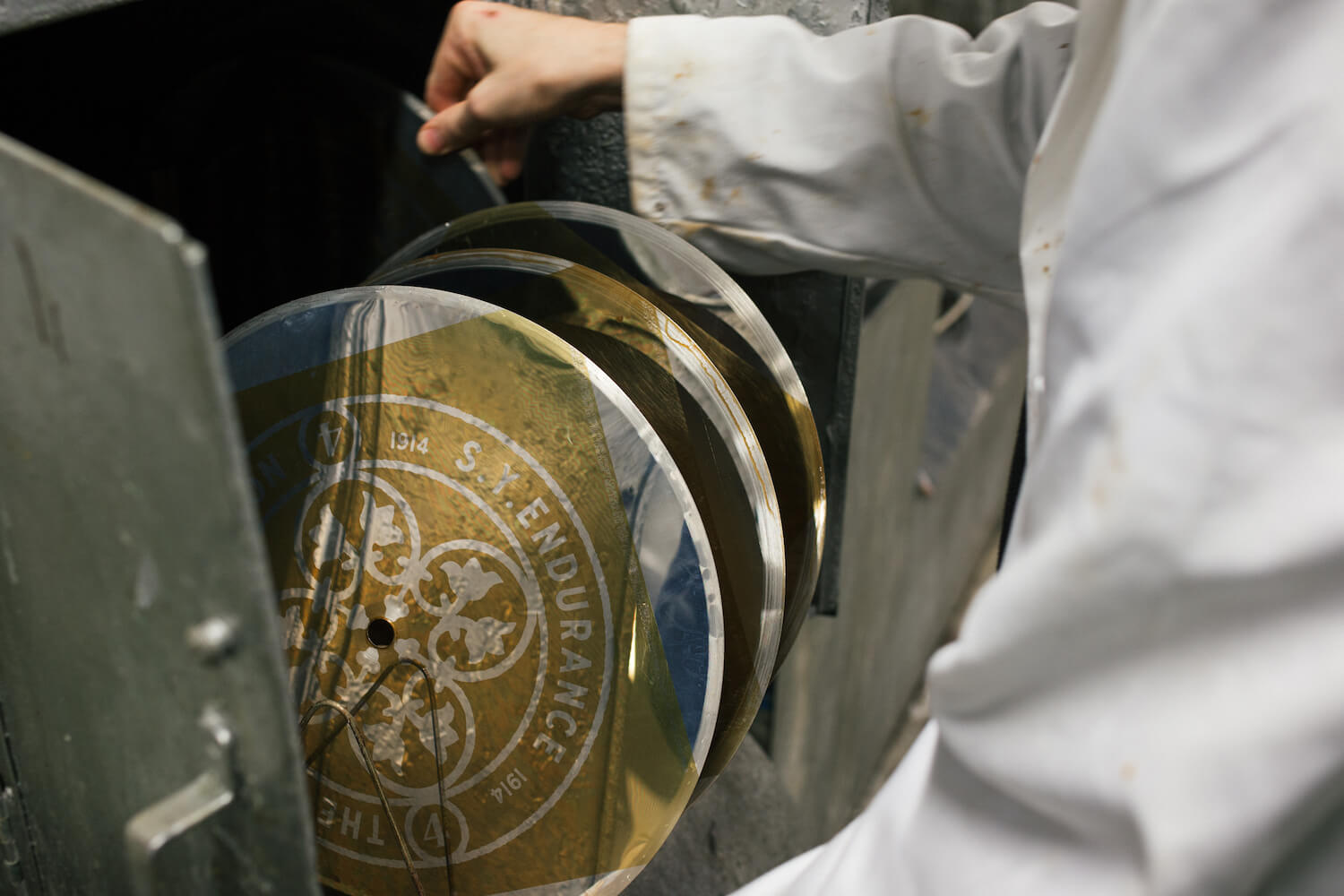

Задник закрепляют, чтобы с помощью поршня со сжатым воздухом опустить в чувствительный к ультрафиолетовому свету раствор — окунание происходит циклично на небольшой скорости. Делается это для того, чтобы светочувствительная жидкость распределилась по поверхности равномерно

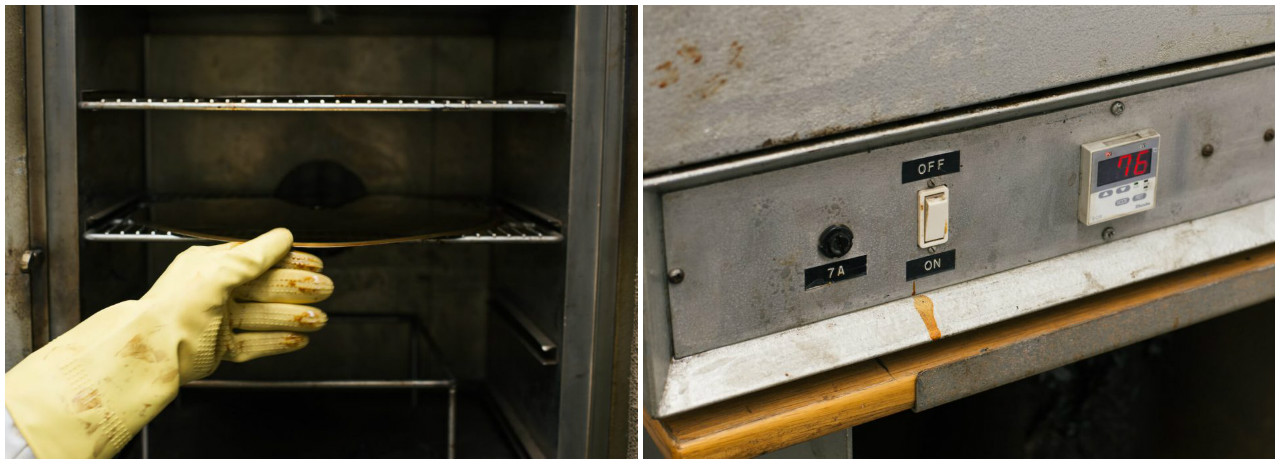

Задник извлекают из мойки и отправляют в слесарную печь, разогреваемую до 90 градусов. В результате чувствительная к ультрафиолетовому свету жидкость превращается в цельное защитное покрытие янтарного цвета

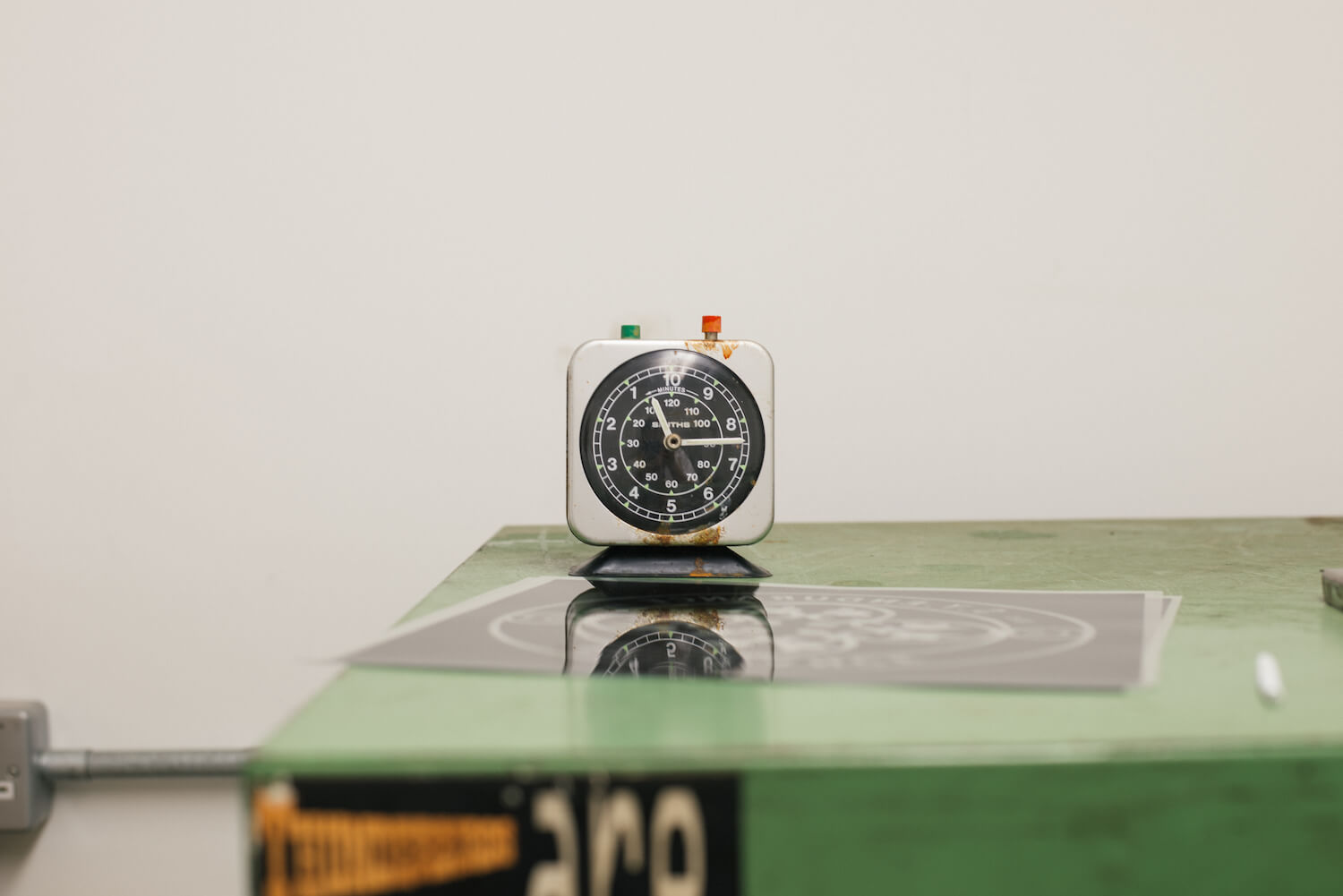

На термообработку уходит 10 минут

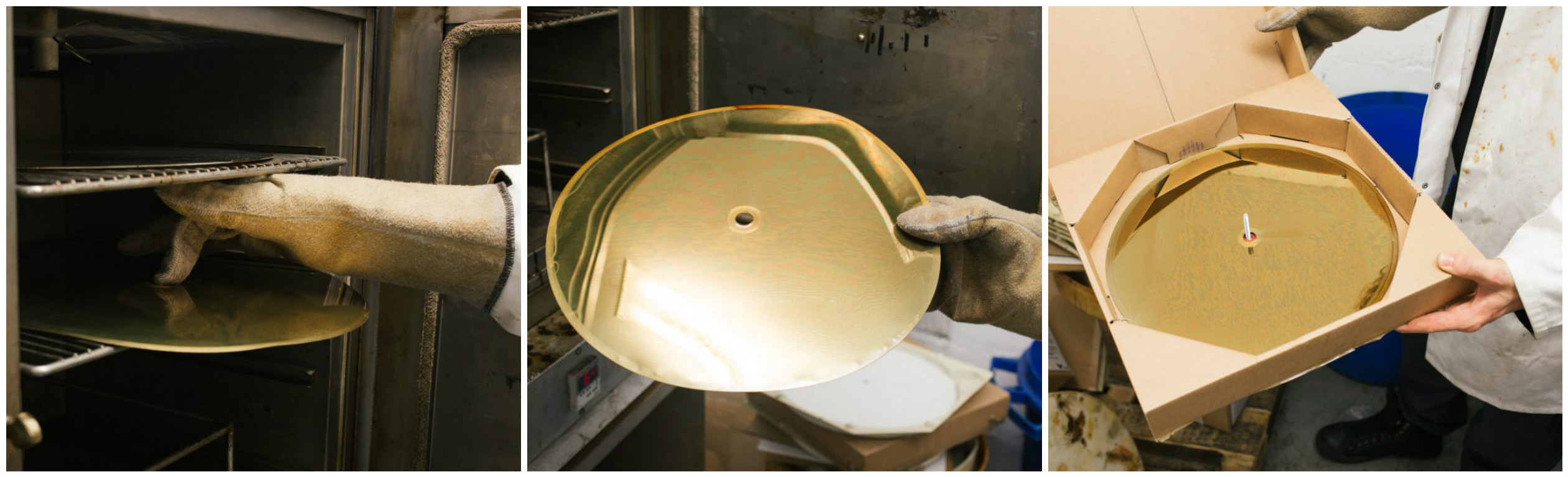

Задник достают из печи и помещают в специальный бокс, чтобы защитить от случайного воздействия УФ-света и дать остыть естественным образом еще в течении 10 минут

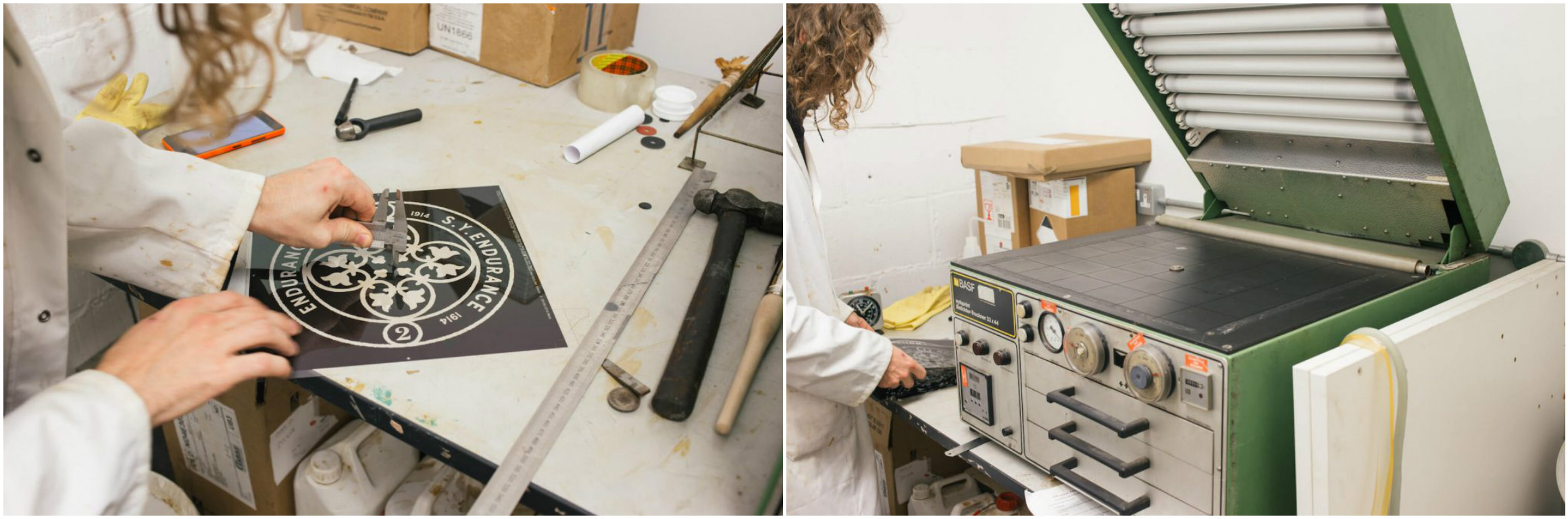

Пока диск под гравировку находится на этапе термообработки и охлаждения, инженер приступает непосредственно к дизайну отпечатка и подготавливает пленку к экспозиции. Используемая пленка — прозрачная и черного цвета — напоминает пленку для проектора. Сначала делаются замеры для определения «мертвой точки», вокруг которой появится отверстие для центральной оси проигрывателя

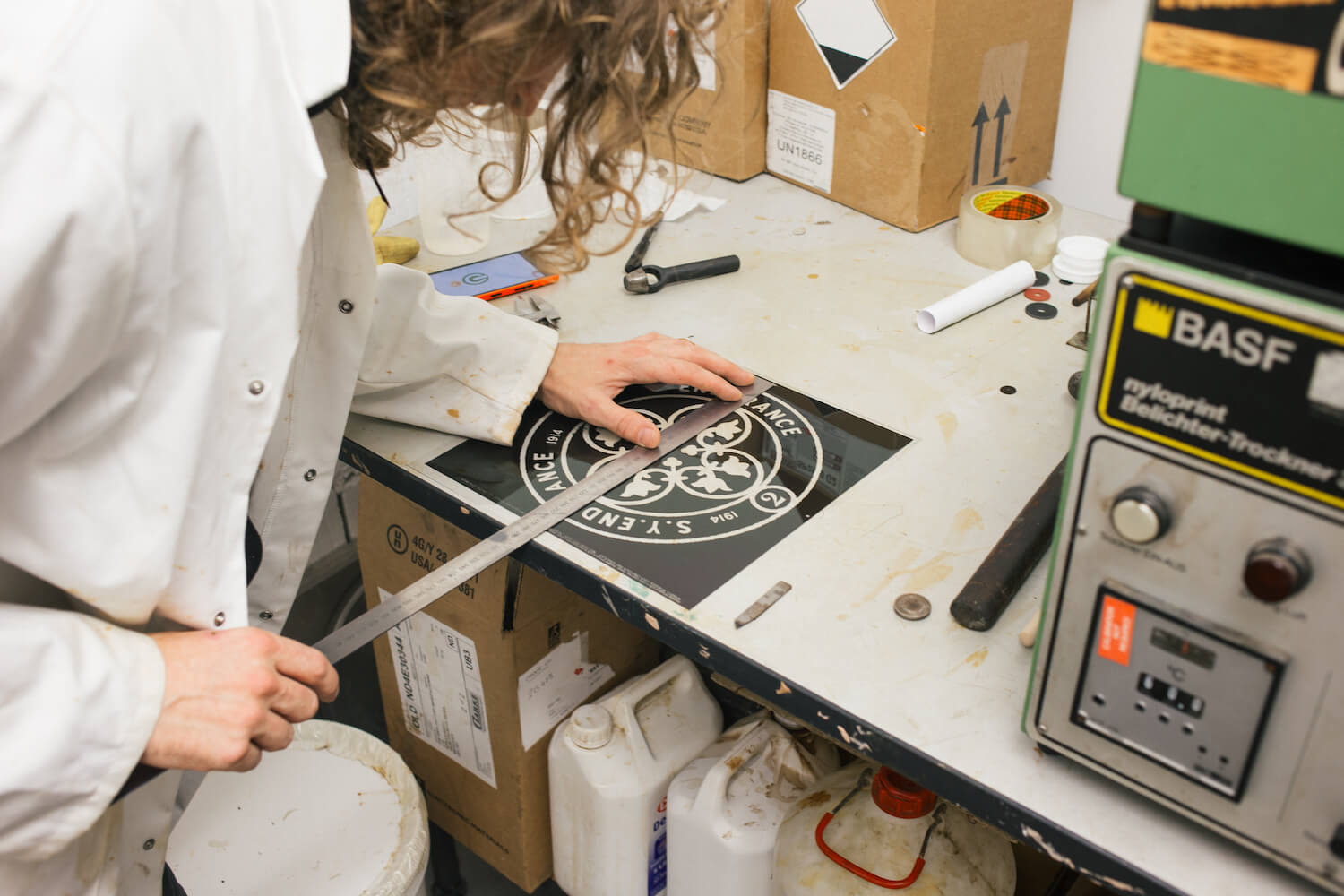

С помощью верньера вокруг «мертвой точки» вырезается круг диаметром 14 мм — под штамповку

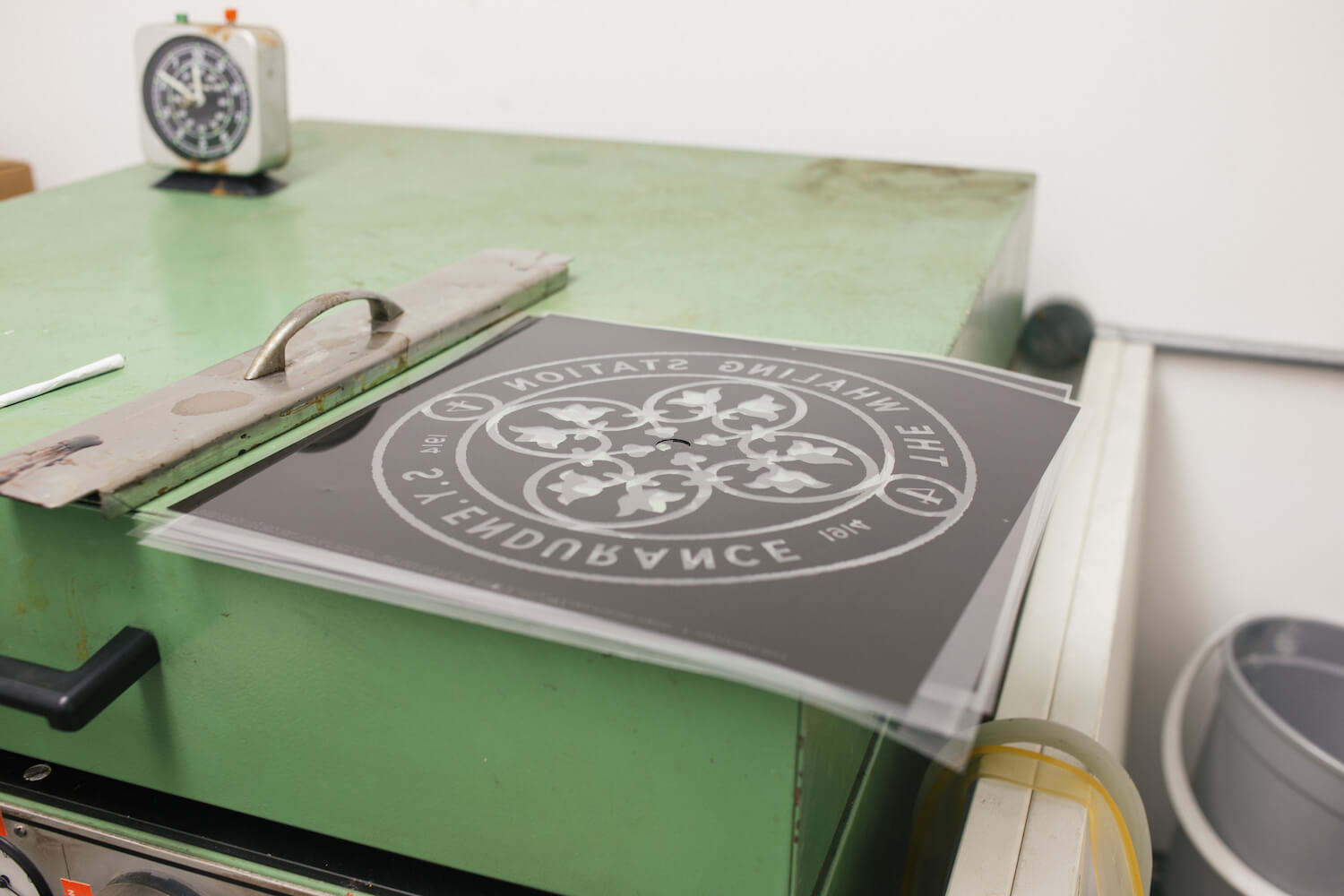

Пленки готовы и аккуратно дожидаются своего момента

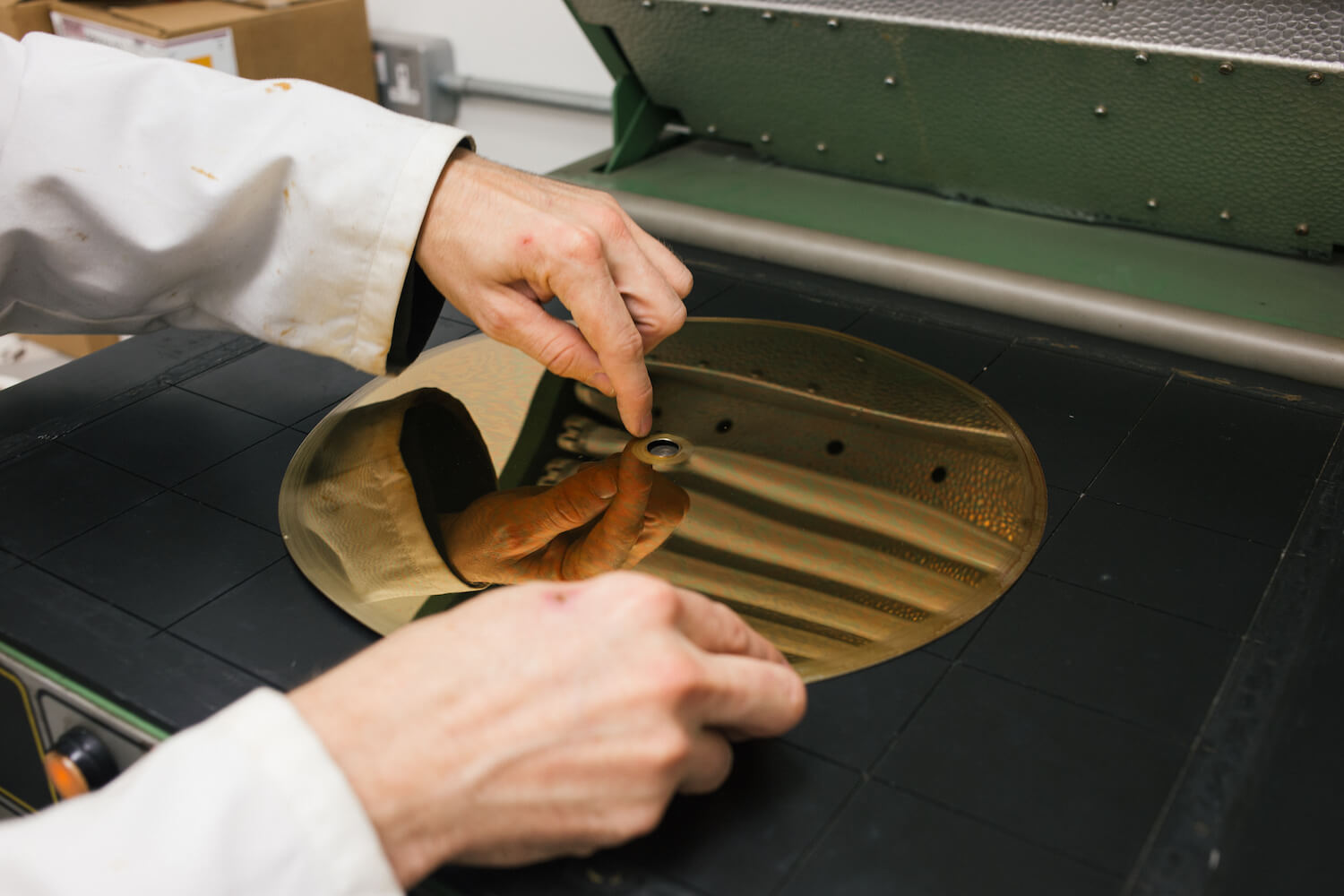

Уже охлажденный задник помещают в УФ-бокс для экспозиции. Зафиксировать заготовку помогает миниатюрный хват снизу

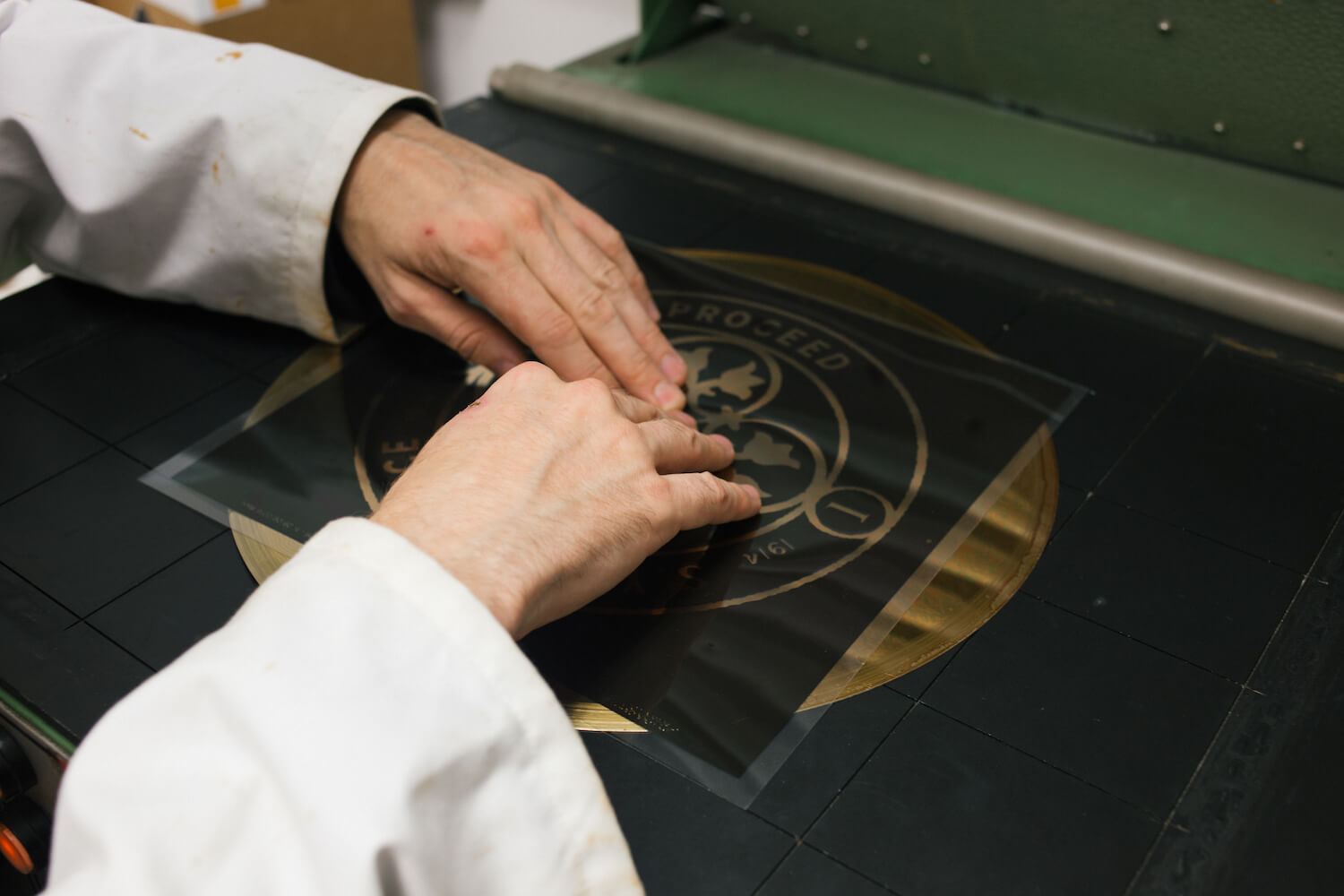

Пленку прикладывают к поверхности задника в районе зажима

Это последний этап проверки пленки и задника на наличие излишков, дефектов и загрязнения, а также правильности крепления материалов в боксе для экспозиции, чтобы УФ-свет равномерно обработал поверхности

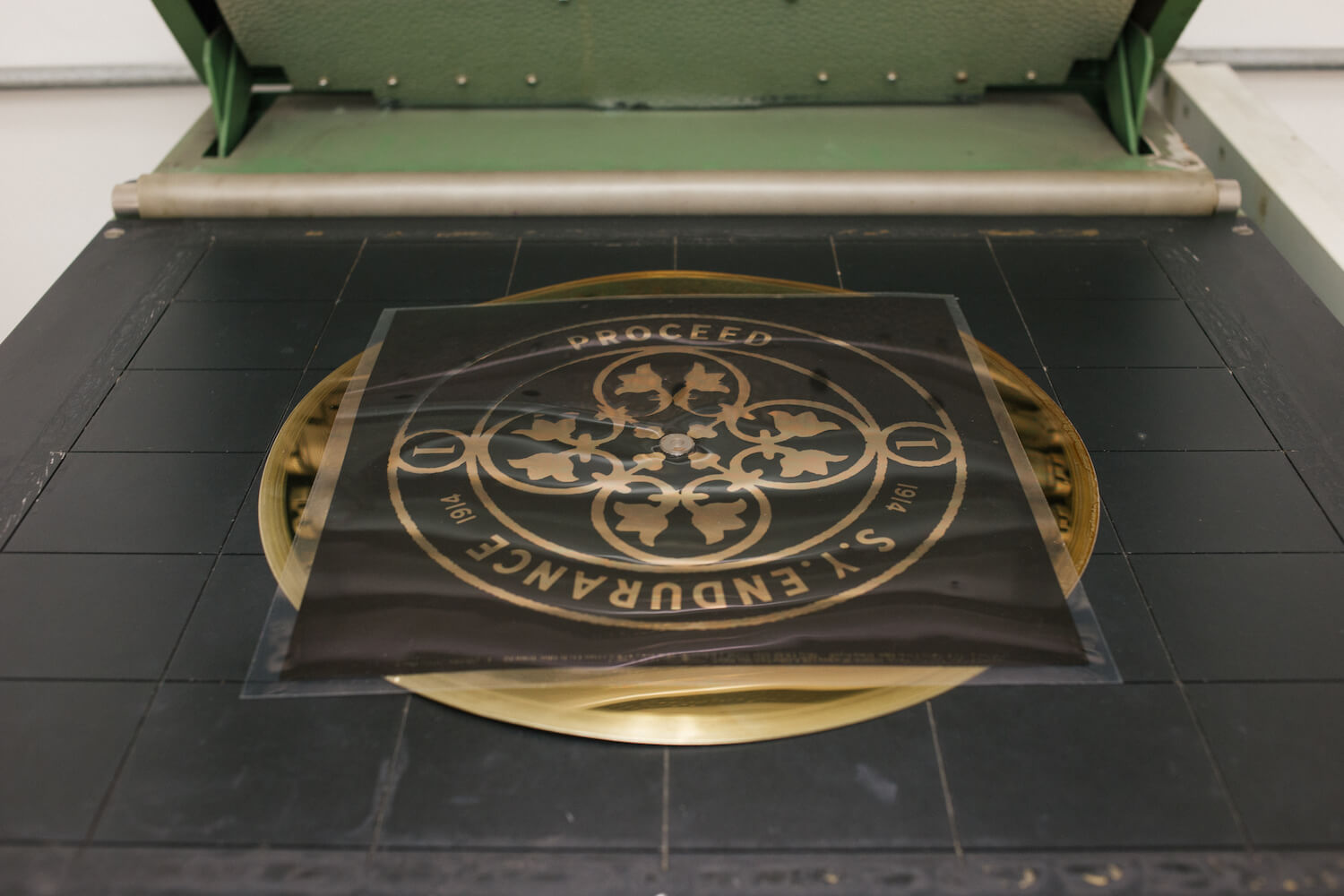

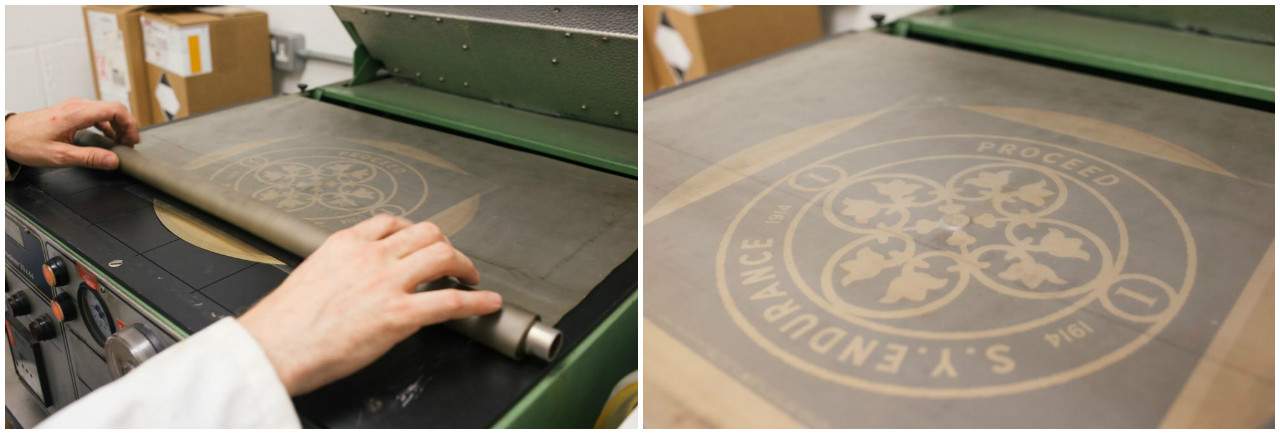

Задник и гравировальную заготовку покрывают прозрачной пленкой, которая помогает прижать «сэндвич» из материалов к основанию бокса с помощью вакуума. Кроме того, покрытие позволяет избежать попадания света на нежелательные места, а также сохранить плотность контакта

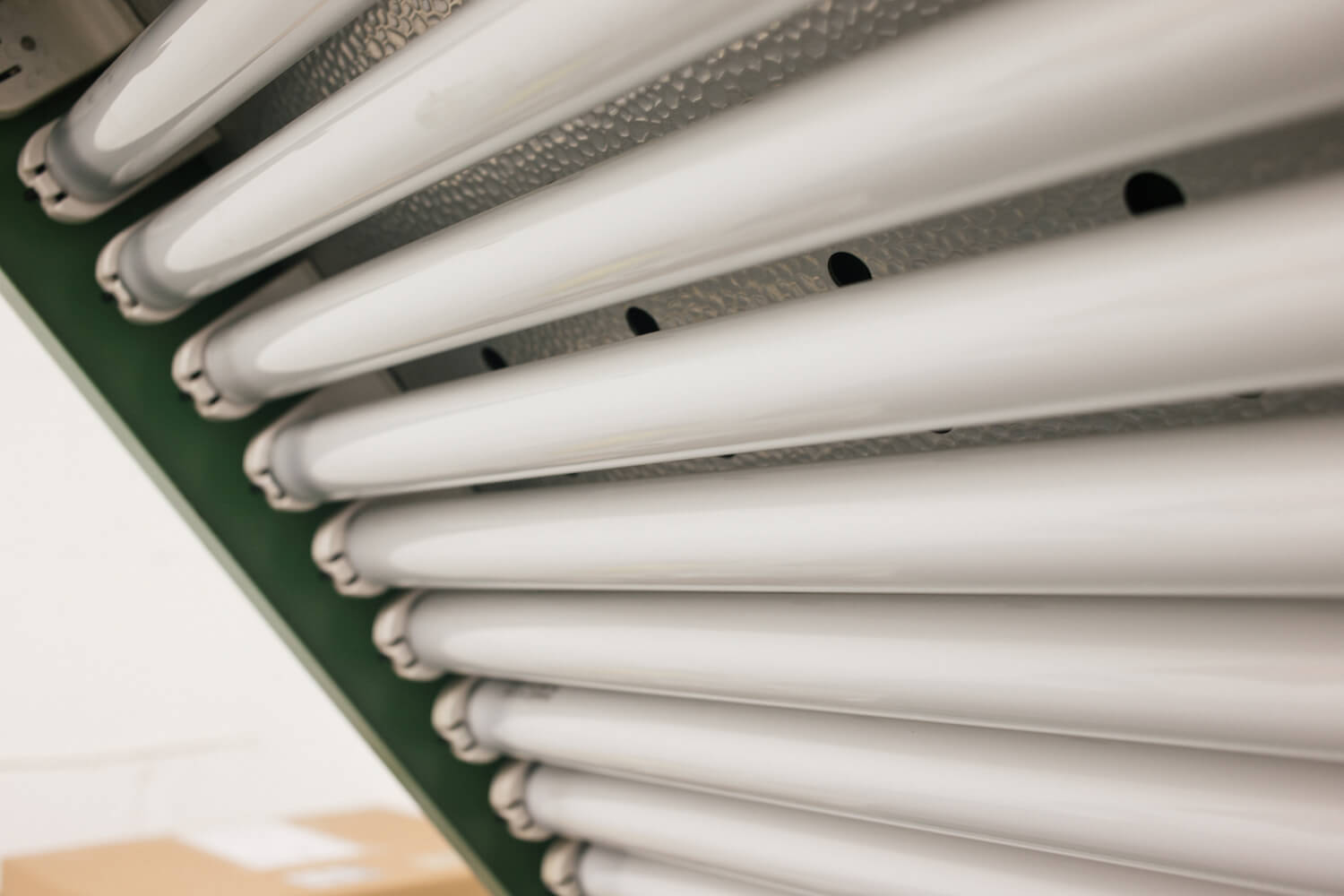

Все в порядке, можно приступать: крышка бокса с УФ-излучателями закрывается

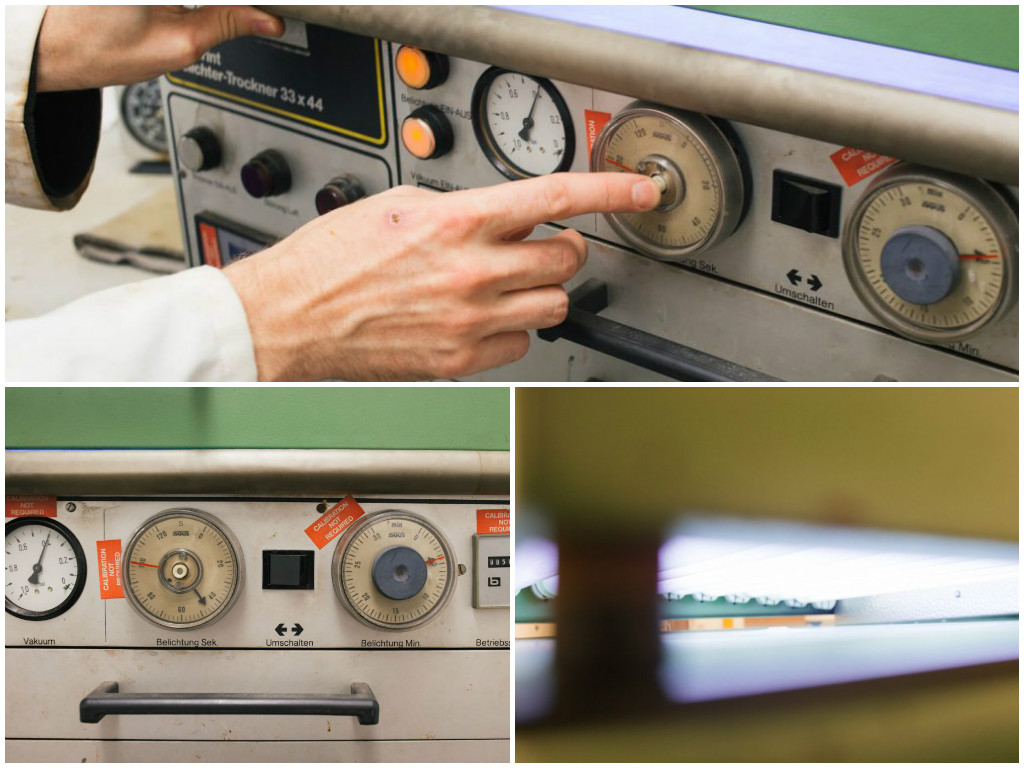

УФ-бокс активирован. Сквозь пленку излучение отпечатывается на заднике: светлые участки гравируются по задумке дизайнера, темные остаются нетронутыми благодаря защитным участкам пленки. Экспозиция занимает 2 минуты и завершается автоматически

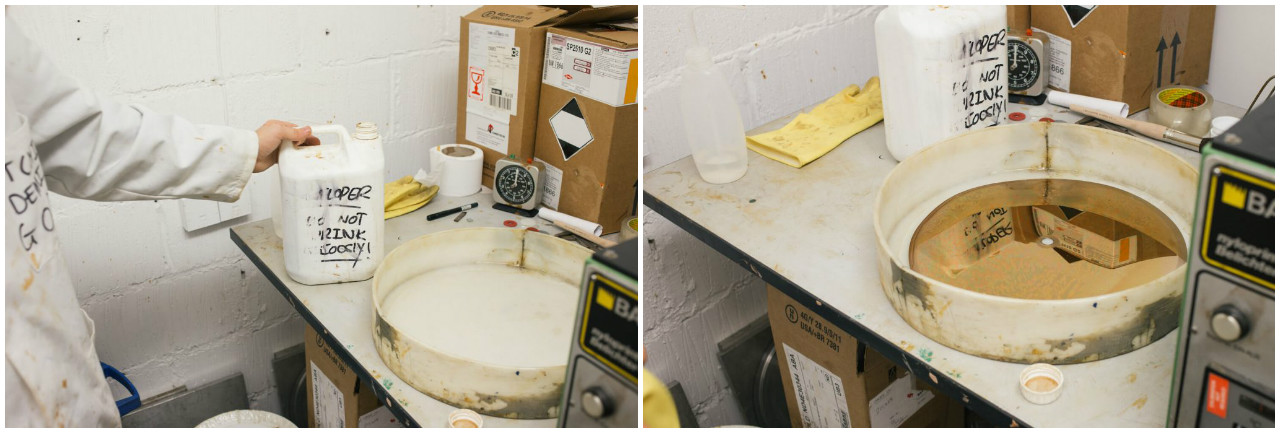

Начинается подготовка к этапу проявки. Задник укладывают на дно круглой емкости для химреакций

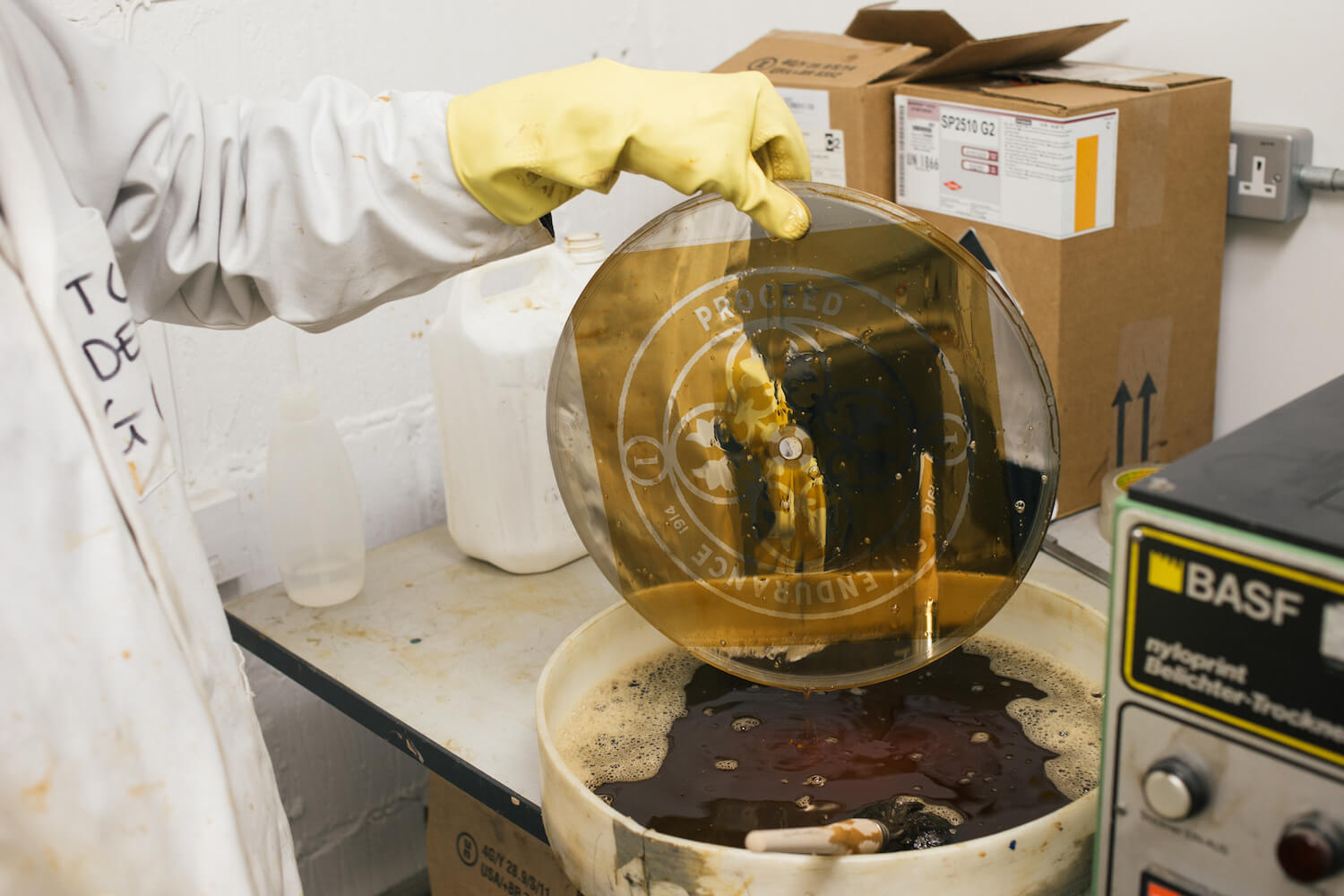

Его омывают жидкостью для проявки

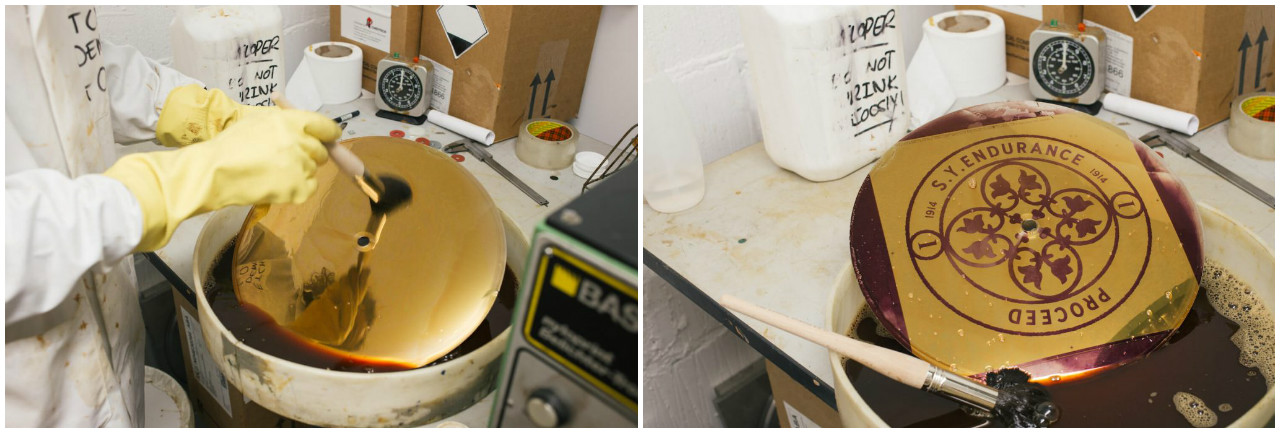

Излишки убирают с помощью меховой кисточки. Участки под гравировку лишаются защитного слоя

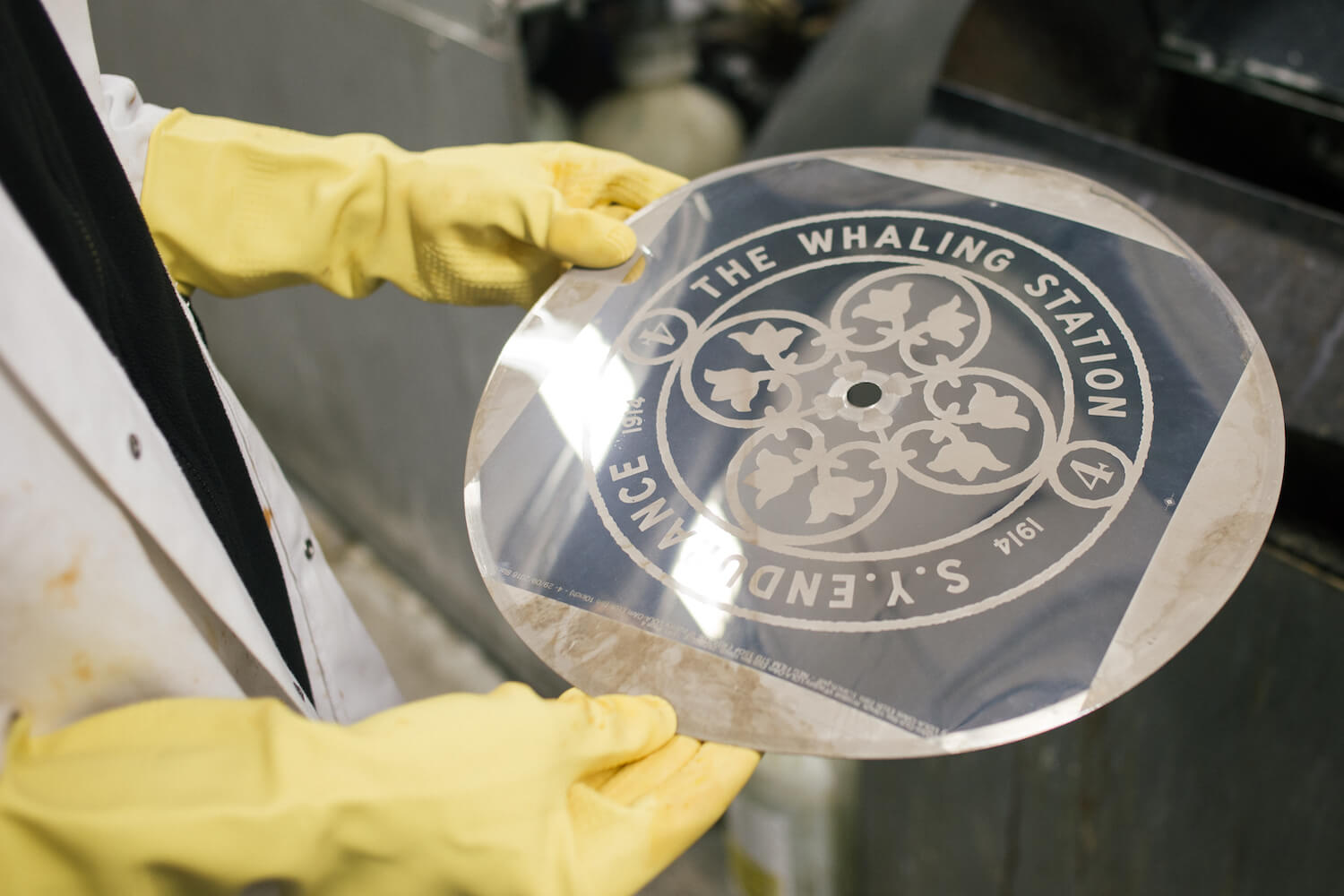

После того, как участки под гравировку полностью зачищены от защитного слоя, задник еще раз проходит тщательную инспекцию. Переход между выгравированным и пустым участком должен быть максимально четким, а рисунок — совпадать с эскизом

Удостоверившись в качестве отпечатка, инженер высушивает задник и отправляет диск на очистку от остатков проявочной жидкости

Задник помещают под струю очищенной обратным осмосом воды на 10 секунд, затем на 6 секунд воздействуют кислотой, а потом еще раз омывают обратноосмотической водой на протяжении 10 секунд. Диск должен быть идеально чистым

Зеркальный задник отправляют просушиться в слесарную печь

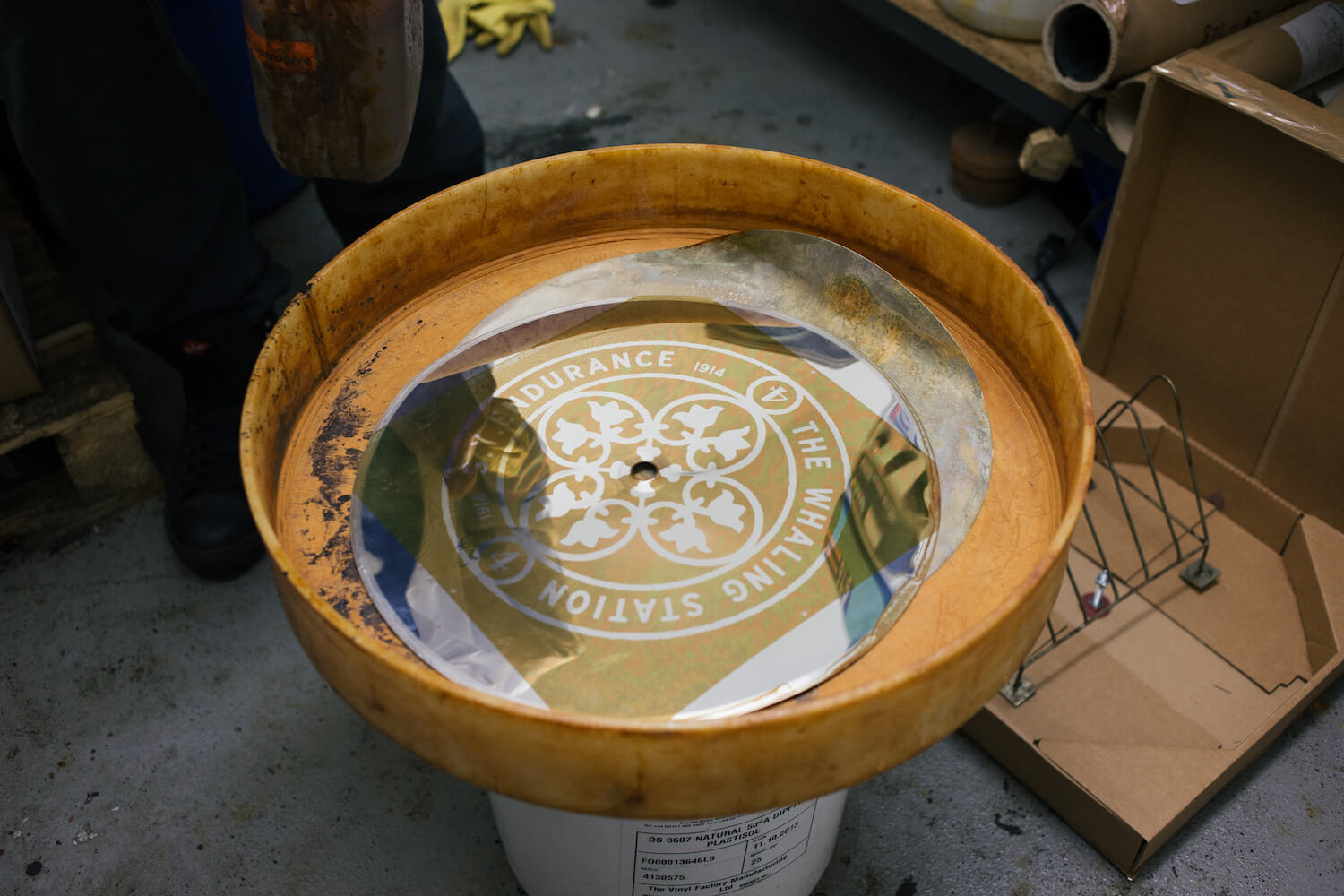

Высохший диск помещают в специальную гравировальную емкость — близится финальный этап

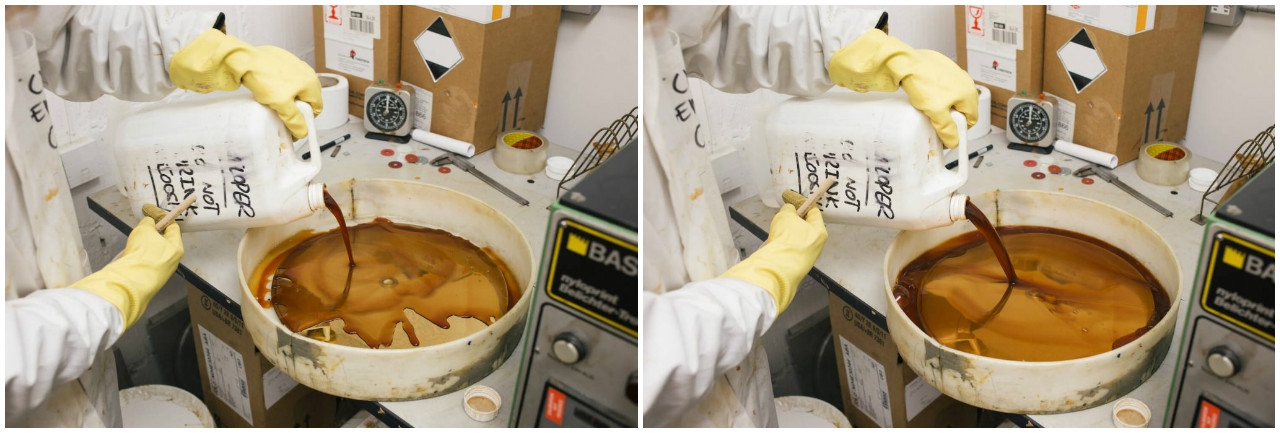

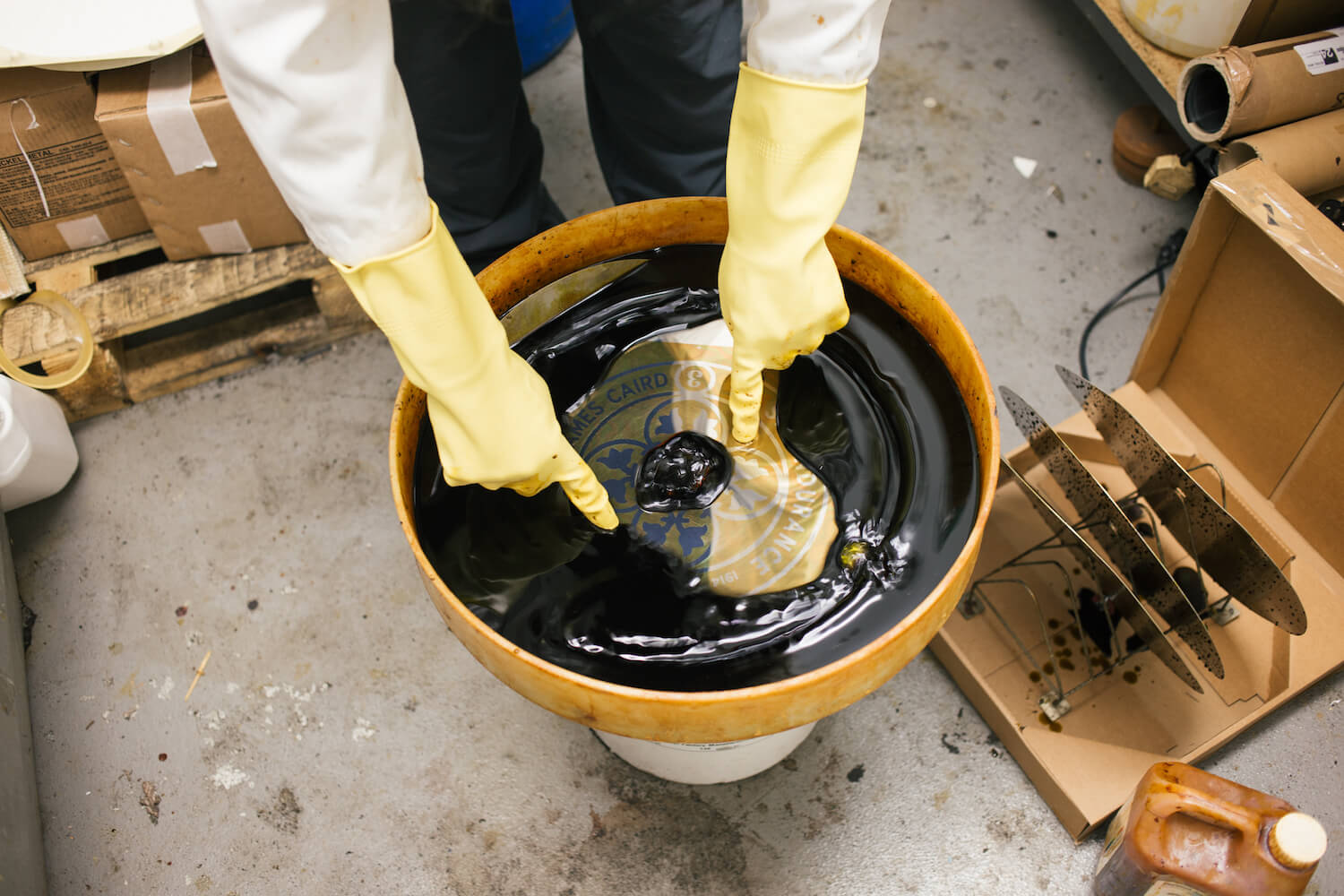

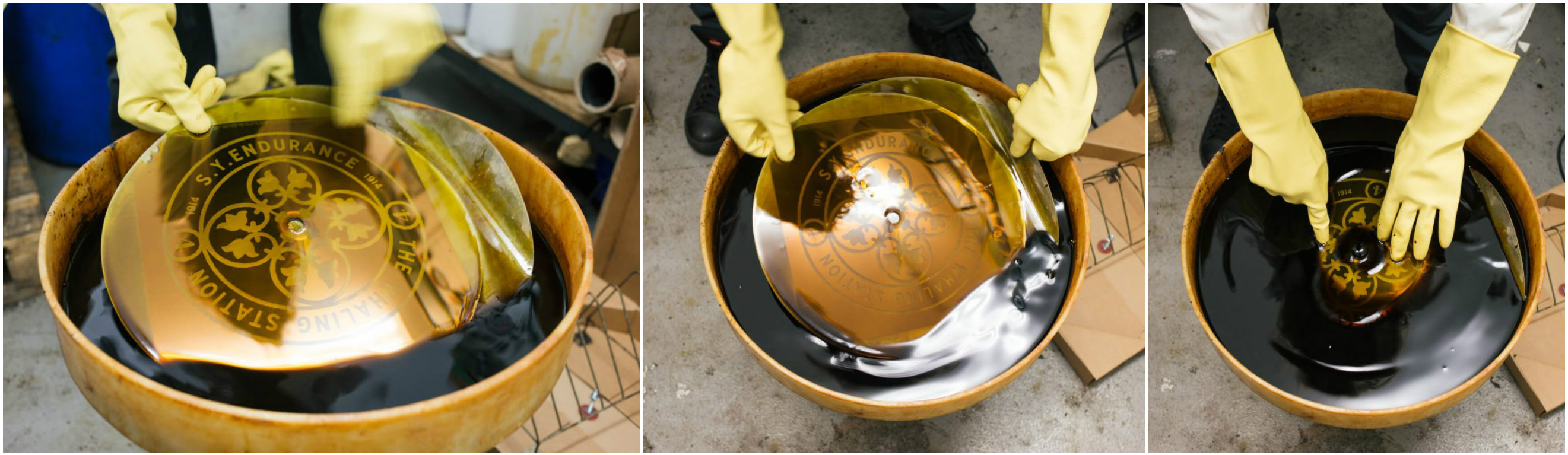

Задник обрабатывают жидким хлоридом железа, который мгновенно разъедает зеркальную поверхность в тех местах, где убран защитный слой

Гравировальную емкость взбалтывают, чтобы активный ингредиент в растворе хлорида железа находился в постоянном контакте с зеркальным задником

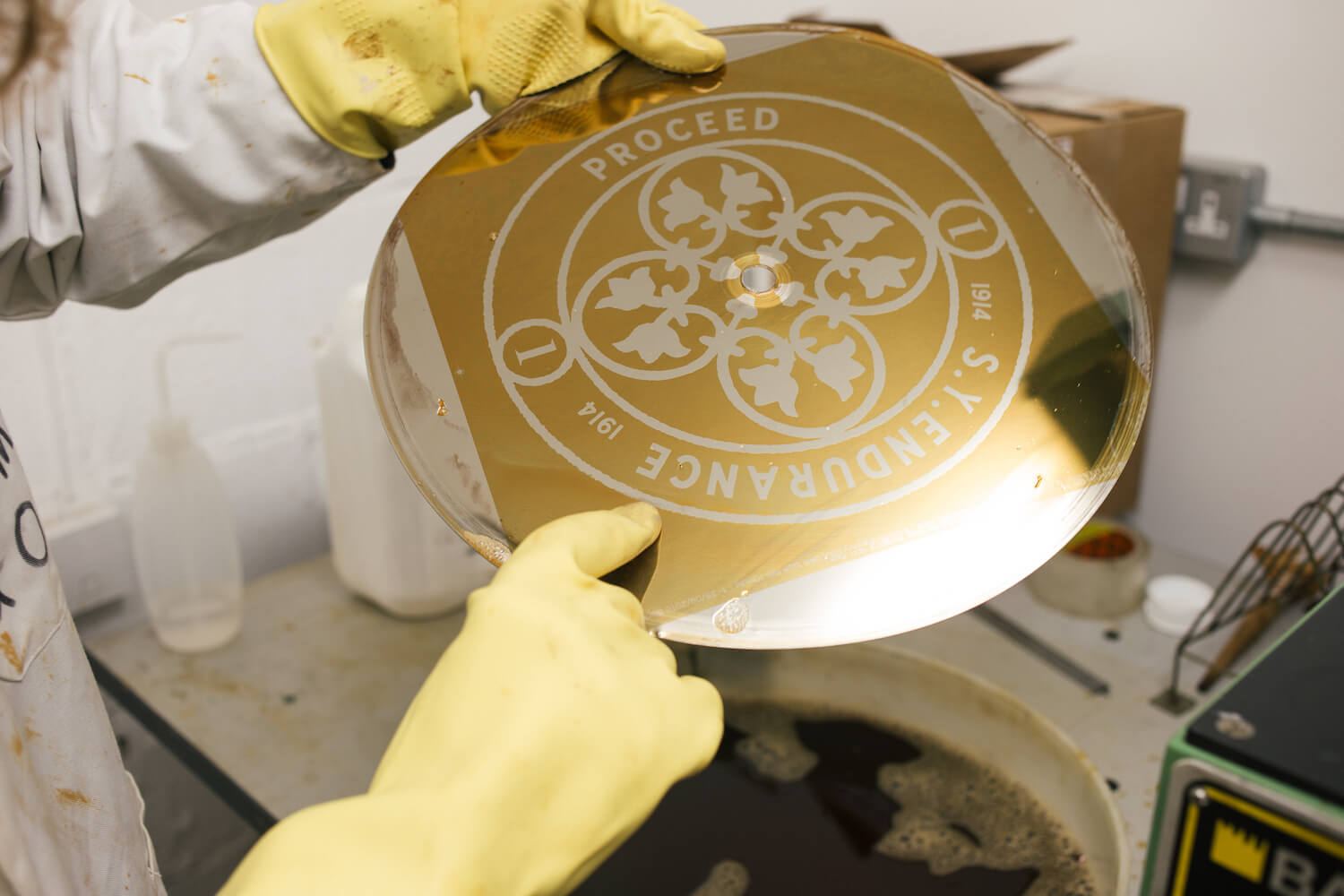

Несмотря на то, что рисунок отпечатывается практически мгновенно, для достижения желаемого результата диск на некоторое время оставляют в гравировальной жидкости. Инженер проверяет задник каждые несколько минут, пока выгравированные участки не станут предельно ровными. Из-за специфики производственных процессов, большие участки гравировки могут визуально «слоиться». С этим ничего не поделать, но если оставить задник в хлориде железа подольше, артефакты не будут так заметны

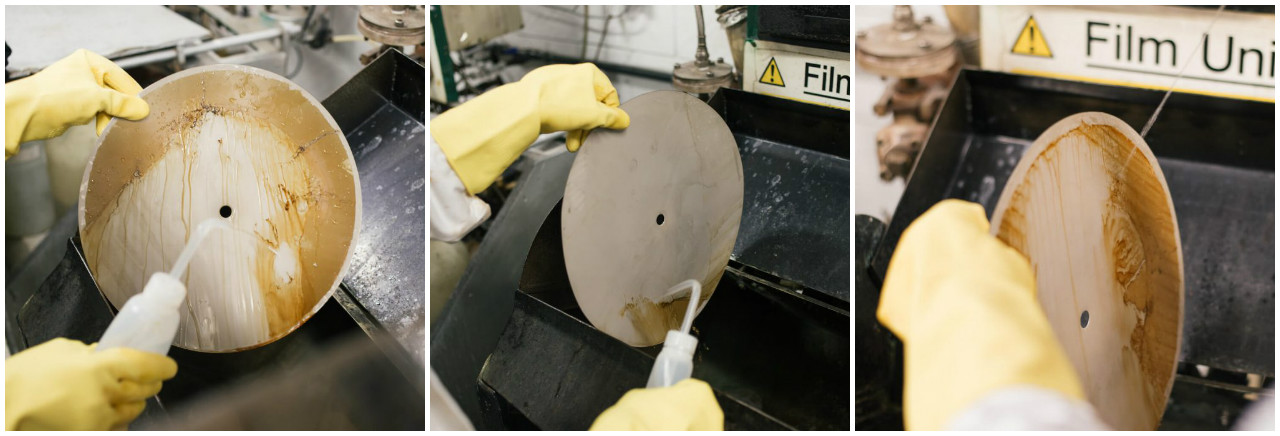

С помощью ацетона обе стороны зеркального задника очищают от остатков чувствительной к УФ-свету жидкости. Самое время еще раз промыть диск. Зеркальный задник с гравировкой наконец-то готов и отправляется высохнуть в слесарную печь

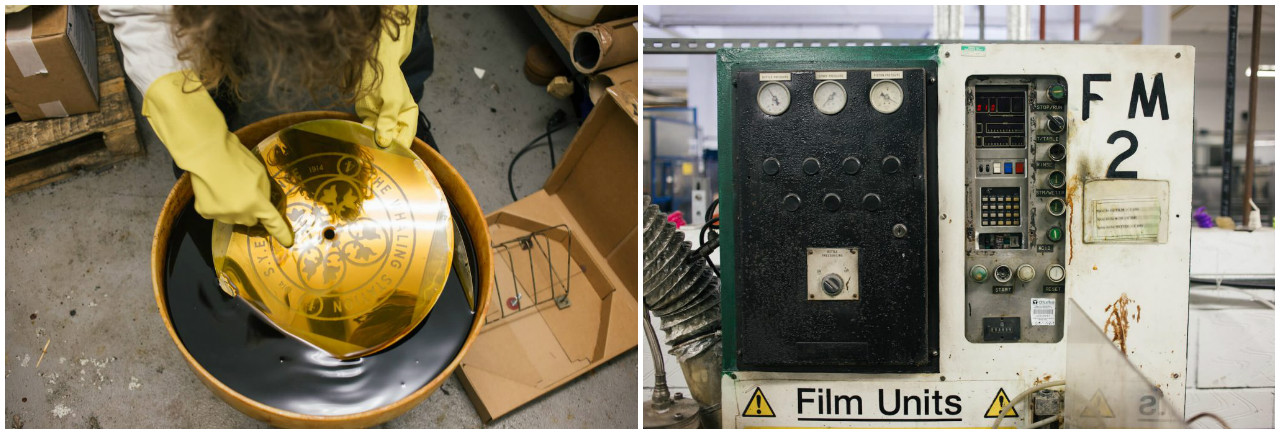

Момент истины: гравировальный элемент можно прессовать в винил и тиражировать дальше

Такие гиды — отличный способ приобщиться к таинству вещей. Рекомендуем также фото-путешествие по заводу, где делают пластинки.
