Введение в M/S мастеринг: Brainworx BX Digital

Итак, дорогие мои, после некоторого затишья мы продолжаем говорить про мастеринг. Темой нашего сегодняшнего разговора  станет работа со стерео и моно составляющими сигнала, решение проблем моно-совместимости, мастеринг под виниловые носители, и, конечно же, расширение стереопанорамы без ущерба для фазовой характеристики.

Казалось бы, для этого понадобится существенный инструментарий, и это действительно так, за одним маленьким «но» - весь этот инструментарий немецкой компании Brainworx удалось уложить в рамках одного мастерингового плагина – BX Digital. Описываемый сегодня инструмент -  мощнейшее средство для тончайшей хирургической коррекции Вашего микса позволяющий решить проблемы и украсить звук одновременно. Им уже давно пользуются очень многие западные продюсеры, такие как, например, Freemasons.

Познакомимся и мы. Но для начала, вникнем глубже в суть проблем, которые нам предстоит при помощи DX Digital решить.

Расширяем панораму корректно

Итак, чем же чреваты обычные стереорасширители? В первую очередь тем, что они способны вызвать фазовые проблемы и очень плохо отразиться на моно-совместиости микса. Во-вторых, такой мастер-микс может попросту не подойти для издания на виниловых носителях. Почему?

Дело в том, что при мастеринге под винил существует ряд четких технических требований, одно из которых – полная монофоничность всей низкочастотной составляющей. В то время как некоторые синтезированные басы могут иметь существенные стереоотклонения а расширители панорамы усугубят картину еще сильнее.

Каков может последовать вывод? Самый простой вариант – сузить панораму нужных инструментов и отказаться от использования расширителей панорамы вообще. Грубый и топорный, хотя и эффективный способ.

Второй способ – проводить контроль как стерео, так и моно составляющей, вооружившись при этом приборами индикации. Это позволит нам:

  • Избавиться от низкочастотной составляющей в
    стерео-части сигнала.
  • Добавить кристальности высоким частотам
    стереосоставляющей
  • Расширить панораму без ущерба для фазовой
    характеристики
  • Контролировать моно-версию микса

Все эти манипуляции нам поможет выполнить плагин Brainworx BX Digital 2

Знакомьтесь

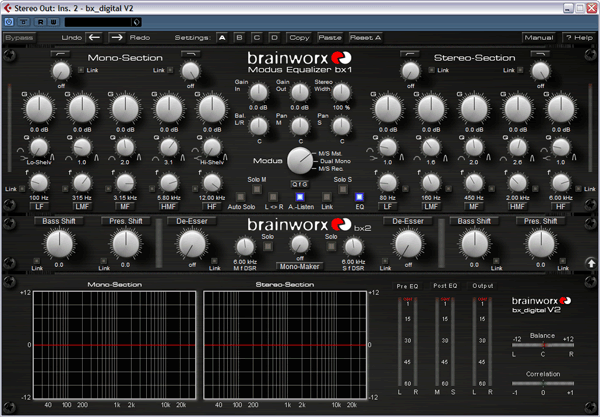

BX Digital V2 – комбайн, состоящий из 11-полосного линейнофазового эквалайзера,  стерео деэссера и различных средств индикации.

BX Digital – инструмент очень функциональный и внушительный, что не могло не сказаться на размерах его рабочей области – аж 1024x660 пикселей.

Рабочая область горизонтально поделена на несколько блоков выполненных в виде рэковых приборов. Для обладателей старых 15-дюймовых мониторов размер рабочей области мог бы стать настоящим разочарованием, но разработчик предусмотрел и этот вариант – в BX Digital имеется возможность отключения блоков интерфейса (для этого справа внизу в блоке BX2 присутствует кнопка со стрелочкой, позволяющая скрыть нижнюю панель с дисплеями и индикаторами).

В самой верхней части расположена панель общих действий плагина, здесь присутствует кнопка Bypass для выключения плагина, возможность отката выполненных действий (Undo/Redo), кнопки выбора пресетов A-B-C-D а также кнопки вызова помощи.

Вообще, возможности отката (Undo/Redo) – это очень мудрое решение, позволяющее порой очень существенно сэкономить время при переборе различных вариаций.

Далее располагается блок эквалайзера BX1. Этот блок является ничем иным как эмуляцией соответствующего аналогового прибора – эквалайзера «MODUS EQ» разработанного Brainworx в 2006 году.

Его в свою очередь можно поделить на три логических блока. В правой и левой частях расположены семиполосные параметрические эквалайзеры для моно  и стерео секций соответственно. Здесь мы имеем возможность регулировки пяти полос с задаваемой добротностью, а также фильтры ВЧ и НЧ.

Посередине между блоками эквалайзера расположен блок основных параметров, где мы можем задать основные параметры, такие как уровни сигнала, баланс LR, режим работы плагина (M/S-режим, L/R-режим, либо режим декодирования раздельного M/S сигнала в стереосигнал), а также различные режимы мониторинга обрабатываемых сигналов. Об этом мы поговорим чуть позже при более подробном рассмотрении возможностей BX Digital.

Ниже расположен блок BX2, который, в свою очередь содержит специальные сдвигающие (Shift EQ) эквалайзеры и деэссеры, а также регулятор Mono-Maker – очень удобное средство для быстрого создания моно- и винил- совместимых миксов.

И наконец, в самой нижней части программы расположены различные дисплеи и индикататоры.

Определившись с тем, что же мы имеем, давайте рассмотрим предоставляемые средства более подробно, ибо здесь нас ожидает масса приятных сюрпризов.

Блоки эквалайзеров BX1

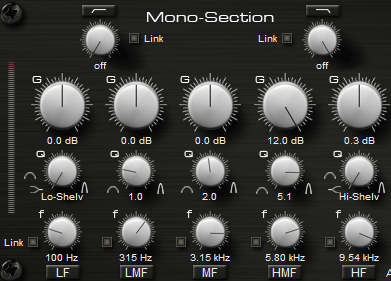

Как мы уже сказали чуть выше, в BX Digital имеются два семиполосных блока эквалайзера (Mono-секция и Stereo-секция либо левый и правый канал, в зависимости от режима работы плагина).

В верхней части расположены обрезные фильтры нижних и верхних частот, всю остальную область занимает пятиполосный параметрический эквалайзер. Для каждой полосы мы имеем три регулятора:

  • G – громкость;
  • Q – добротность (ширина полосы);
  • F – опорная частота полосы;

Ниже расположены кнопки для отключения полосы, каждая из них имеет название соответствующей полосы:

  • LF – низ;
  • LMF – нижняя середина;
  • MF – середина;
  • HMF – верхняя  середина;
  • HF – верх.

Нижнюю и верхнюю полосы можно также переключить в обрезной (Shelve) режим, хотя и не понятно, для чего это нужно, когда у нас и без того имеются обрезные фильтры.

Слева (и справа соотвественно) также расположены индикаторы уровня сигнла.

В целом здесь все просто и прозрачно, настройки секции эквалайзера BX Digital ничем не отличаются от других параметрических эквалайзеров, с которыми мы хорошо знакомы.

Блок основных параметров

Данный блок можно в свою очередь логически поделить на три блока. Это SixPack-секция настроек, переключатель режима работы BX Digital (обозначен как Modus) и наконец, секция различных настроек отвечающих за режимы мониторинга и работы плагина.

Пройдемся сверху вниз.

В так называемой SixPack-секции мы имеем шесть регулируемых параметров:

  • Gain in – уровень входного сигнала;
  • Gain Out – уровень выходного сигнал;
  • Stereo Width – ширина панорамы;
  • Bal L/R – баланс между левым и правым стереоканалом;
  • Pan M – сдвиг панорамы моно-составляющей;
  • Pan S – сдвиг панорамы стерео-составляющей.

Думаю, что данные параметры не нуждаются в каких-либо дополнительных комментариях.

Далее расположен переключатель режима работы BX Digital – MODUS. Мы имеем возможность работы в трех различных режимах:

  • M/S Mst – раздельная работа с моно- и стерео-составляющей сигнала (по умолчанию);
  • Dual Mono – обычный L/R-режим;
  • M/S-Rec – режим, позволяющий создавать полноценный стереосигнал из пары сигналов Mid (середина)  и Side (сторона).  Mid-Side технология записи – весьма интереса и мы поговорим о ней отдельно чуть ниже.

И наконец, самое интересное –режимы Auto-Solo и Auto-Listen.  Это «фирменные» очень удобные фунции Brainworx и на них мы остановимся несколько подробнее.

Solo M/S, Auto Solo и Auto Listen режимы

Взглянем на следующую часть панели настроек:

Здесь мы имеем следующие кнопки:

  • Solo M – мониторинг моно-составляющей;
  • Solo S – мониторинг стерео-составляющей;
  • L <> R – при активации этого режима плагин поменяет левый и правый стереоканалы местами перед эквализацией;
  • Link – индикатор связки. BX Digital позволяет связывать необходимые параметры двух секций BX Digital при помощи соотвествующих кнопочек Link. Индикатор Link будет гореть в случае если какие либо параметры связаны, а нажатие на эту кнопку отключит все связки;
  • EQ – включение/выключение эквалайзеров.

Остаются нерассмотренными режимы Auto Solo и A-Listen (Auto Listen).

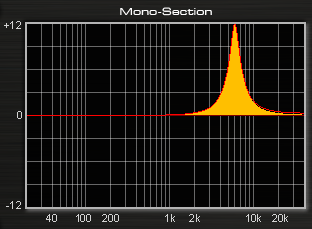

Итак, при включении режима Auto Solo, плагин автоматически изолирует моно или стерео-составляющую сигнала, во время регулировки каких-либо параметров данной секции. Просто и удобно.

Режим Auto Listen предоставляет нам еще большие возможности для изоляции обрабатываемой части сигнала при мониторинге обрабатываемого сигнала. Суть изоляции заключается в том, что когда вы подстраиваете, например, добротность полосы или ее уровень, вы будете слышать исключительно данную полосу. Изолируемая область будет отображаться оранжевым цветом на дисплее эквалайзера:

Рядом с кнопкой активации данного режима присутствует кнопочка выбора параметров для данной функции (по умолчанию на ней выбран режим Q f  Q). Она определяет, при изменении каких параметров эквалайзера будет включаться изоляция полосы. Здесь мы имеем следующие варианты:

  • «Q f G» – в данном случае плагин будет включать изоляцию при регулировке любого из параметров эквалайзера – добротности (Q), частоты (f), или уровня (G).
  • «Q» – В данном режиме при нажатии на регулятор Q помимо изоляции полосы плагин будет  усиливать или ослаблять уровень полосы эквалайзера на 12 дБ. При этом на графическом дисплее эквалайзера полоса будет подсвечена оранжевой областью.
  • «f» - в данном режиме при регулировке опорной частоты полосы вы будете слышать очень узкую полосу, расположенную непосредственно вокруг опорной частоты, что позволит определить искомую частоту максимально точно.
  • «G» – в данном режиме при регулировке уровня громкости конкретной полосы, регулировки всех других частотных полос эквалайзера будут отключены.

Также имеются и производные режимы, позволяющие плагину реагировать на изменения любых необходимых параметров.

Впечатляет,  не правда ли? Эти возможности выводят BX Digital из просто эквалайзера в тончайший хирургический инструмент для точнейшей регулировки.

Блок BX2

А мы тем временем едем дальше и переходим к следующему блоку – BX2. Здесь мы имеем так наываемые сдвигаемые эквалайзеры (Bass Shift и Presence Shift),  деэссеры и регулятор Mono-Maker.

Суть сдвигающих эквалайзеров заключается в создаваемом ими сдвиге двух частот друг относительно друга, то есть, при поднятии диапазона при помощи данных эквалайзеров будет автоматически создаваться уменьшение предшествующего диапазона.

Деэссеры имеют две настройки – частоту и порог срабатывания. Что такое деэссер, я думаю, говорить не надо. Смысл использования деэссера в режиме M/S очень прост – в случае если в миксе имеется, скажем, плохо обработанный на стадии сведения и свистящий вокал (а вокал у нас всегда в моно), мы можем избавиться от свиста в моно-составляющей, не потеряв при этом звучание инструментов стереосоставляющей, лежащих в том же частотном диапазоне.

Следующая функция – Mono Maker позволяет добиться полной монофоничности всех частот микса вплоть до заданной. Это очень важно в частности, если вы делаете мастеринг под винил, одним из требований которого является полная монофоничность низких частот. Я рекомендую ставить данный регулятор в положение 100-120 Гц – тем самым мы решим очень много потенциальных фазовых проблем на нижних частотах микса.

Блок индикации

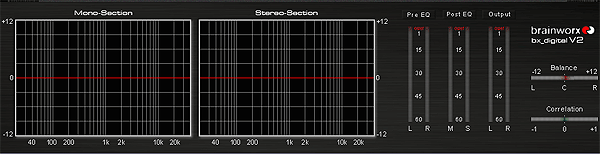

Наконец мы дошли до самого нижнего блока BX Digital, где расположена вся необходимая индикация. Здесь мы имеем графические дисплеи эквалайзеров (здесь в отличие от многих других  эквалайзеров они несут чисто информационный характер и не позволяют производить никакие регулировки), индикаторы уровней входного и выходного сигналов (раздельно для L/R и M/S), индикатор распределения баланса, измеритель корреляции.

Комментарии, думаю,  не нужны. Держим руку на пульсе, так сказать.

Mid/Side технология записи и кодирование Mid/Side в полноценный стереосигнал при помощи BX Digital

При рассмотрении режимов работы BX Digital мы упоминали режим M/S Rec, к которому обещали вернуться чуть позже, что сейчас и сделаем. Но для начала определимся, что же представляет собой Mid/Side технология в принципе.

Это уже не новая технология записи, при которой записываются два сигнала – один в центре (M-составляющая), другой – сбоку (S-составляющая). Путем хитрых вычитаний и фазовых манипуляций  мы получаем очень жирный и в то же время очень моно-совместимый сигнал.

BX Digital позволяет взять все эти манипуляции на себя, но для этого ему нужно оправить исходный материал довольно хитрым образом, а именно мы подаем моно-сигнал в левый и правый каналы вашего микса, в то время как S-сигнал отправляется в фазе в левый канал и в противофазе в правый канал. Казалось бы, как все запутанно, но на практике это очень удобный способ получения стереосигнала из Mid/Side сигналов.

Использование BX Digital в качестве мастерингового L/R эквалайзера

Как мы уже могли хорошо в этом убедиться, BX Digital предоставляет нам просто великолепный эквалайзер, и мы можем использовать его не только в качестве M/S инструмента, но и как обычный эквалайзер. Для этого необходимо переключить ручку MODUS в режим Dual Mono и нажать кнопочку Link на той же панели. Это самый удобный и быстрый способ переключения плагина в режим L/R. Выглядеть плагин после этих нехитрых манипуляций будет следующим образом:

Далее мы можем использовать BX Digital в двух разных Insert-ячейках мастер-секции, один в режиме L/R, а другой в M/S соответственно.

M/S мастеринг - с чего начать

По началу работа с разными составляющими сигнала (M и S) может быть несколько непривычной, а посему мы хотели бы дать несколько простых советов относительно того, как можно быстро начать работу и получить результат.

Самый просто пример – имеем микс с множеством атмосферных инструментов, не очень широкой панорамой и не совсем монофоничным синтезированным басом. Наша цель – исправить проблемы с басом, придать кристальности верхней середине и высоким, и наконец, расширить панораму.

Первым делом мы можем воспользоваться ручкой Mono Maker для решения проблемы с басом, просто установим ее в положение 100 ГЦ. Далее мы можем аккуратно приподнять высокие частоты и верхнюю середину в стереосоставляющей и наконец в разумных пределах воспользоваться ручкой Stereo Width для расширения присутвия стереосоставляющей и общей ширины панорамы микса соответственно.

Все описанные манипуляции лично у меня заняли не более пяти минут. Чтобы не быть голословным, приведу небольшой пример того, как изменилось звучание кусочка композиции после проведения вышеописанных манипуляций.

До:

После:

Разница на лицо и слышна даже на самом плохом звуке.

Подводя итоги

BX Digital – превосходный инструмент, при правильном использовании позволяющий творить чудеса. Это первый рассмотренный нами плагин от немецкой компании Brainworx, но далеко не единственный. В нашем следующем обзоре мы познакомим вас с не менее интересным динамическим эквалайзером DynEQ и некторыми другими полезными инструментами.

А пока, предоставим вам возможность самим улучшить звучание своих композиций при помощи M/S технологии мастеринга, и, конечно же, BX Digital!
